Здесь можно выбрать между опциями Вертикальный разрез, Горизонтальный разрез сверху или Горизонтальный разрез снизу (для внутренней поверхности перекрытия).

Здесь устанавливается, должна ли линия разреза чертиться как вспомогательная и, как следствие, не печататься.
Обозначение разреза вставляется всегда.

Можно указать, должна ли линия разреза быть начерчена как сплошная или пунктирная и ввести длину отрезков линии.

Здесь указывается, что линия разреза изображается с символом направления, для которого задается тип и размер (при вводе 0 размер определяется автоматически).

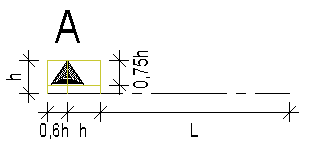

Символ направления создается внутри окна мин-макс, высота которого эквивалентна предопределенному размеру и ширина которого в 1,6 раз больше его высоты. При вводе 0 для размера в качестве высоты окна мин-макс используется высота текста надписи.

Высота фактического символа равняется трем четвертым высоты окна мин-макс. Расстояние между подсказкой символа и внутренним краем окна мин-макс имеет то же значение, что и высота.

Д = Длина отрезков линии

Указание: Длина отрезка линии начинается в соединении окна мин-макс символа направления.

Здесь задаются текстовые параметры идентификатора разреза (шрифт, высота текста и так далее) и Вы можете указать обозначение разреза. Обозначение разреза размещается на линии разреза.

Используйте , чтобы заимствовать параметры любого текста.

С помощью этой опции можно у линии разреза отобразить положение глубины разреза или тело разреза.

Тело разреза отображается во всех проекциях на экране, но не печатается. Предварительный просмотр в диалоговом окне меняется соответствующим образом.
