Strombatura, Parametri

Funzione Strombatura + Modellatore aperture

Qui si immettono le misure della strombatura.

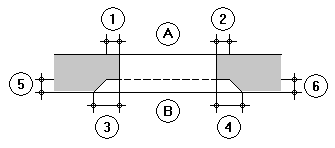

Misure laterali

A Lato interno
B Lato esterno (=lato dell'apertura o strato selezionato con un clic)
1 Larghezza interna sinistra
2 Larghezza interna destra
3 Larghezza esterna sinistra
4 Larghezza esterna destra
5 Profondità sinistra
6 Profondità destra

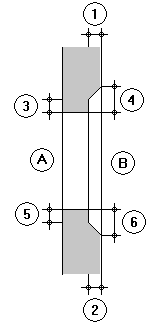

Misure sopra, sotto

A Lato interno
B Lato esterno (=lato dell'apertura o strato selezionato con un clic)
1 Profondità sopra
2 Profondità sotto
3 Altezza interna sopra
4 Altezza esterna sopra
5 Altezza interna sotto
6 Altezza esterna sotto
