Componenti legno, acciaio, parametri

Tutti i componenti in acciaio e legno possono essere modificati in termini di misure e caratteristiche specifiche.
Qui vengono chiariti i principali parametri della funzione Travetti. I parametri degli altri componenti vengono impostati in modo analogo.
Verranno menzionate le eventuali particolarità degli altri componenti.

In base al tipo di opera assegnata è possibile estrarre diverse liste di computo.

Per assegnare un'opera, selezionare la voce desiderata.

Definisce che un componente in legno/acciaio con priorità alta (es. dormiente) deve intagliare un elemento con priorità più bassa (es. puntone).

Il tipo di computo consente di analizzare gli elementi con diverse liste.

I diversi spessori parete possono quindi essere calcolati in base al volume o alla superficie.

Per assegnare un tipo di computo, selezionare la registrazione desiderata.

Se i componenti in legno/acciaio vengono intersecati da altri componenti con priorità più alta, determina se deve essere mantenuto anche il taglio quando l'altro componente viene cancellato e viene utilizzato il comando Aggiorna componenti legno, acciaio.

Il componente corrente viene rappresentato graficamente. Se necessario, qui è possibile immettere anche i parametri di posa (misure). La tipologia delle singole misure è chiarita dalla grafica.

In base alla tipologia di colmo e gronda impostata, vengono mostrati graficamente determinati parametri.

Se si fa clic su

in Altezza spigolo ^ dal tetto, è possibile impostare se l'altezza dal tetto si riferisce allo spigolo superiore oppure inferiore del componente. In questo modo, ad esempio, durante l'immissione di una travatura è possibile riferirsi allo spigolo superiore oppure inferiore di un manto di copertura.
Esempio

A Spigolo superiore travetto riferito allo spigolo inferiore di un manto di copertura multistrato.

Cambiando l'altezza dal tetto di una travatura, le travature vengono spostate in modo perpendicolare all'inclinazione del tetto in modo tale da consentire il loro corretto passaggio sotto il manto di copertura. La posizione dei travetti in pianta viene cambiata automaticamente in modo corrispondente.
Esempio

-->

A Travetti
B Manto di copertura multistrato
C I travetti vengono allungati

La posizione dei travetti in pianta viene adattata automaticamente in modo corrispondente:

-->

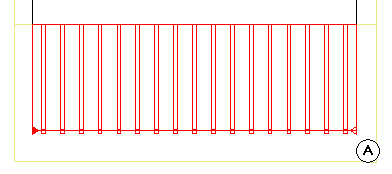

A Travetti

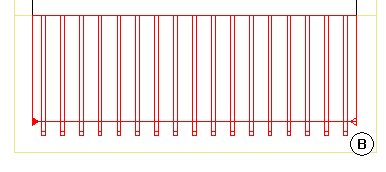

B I travetti vengono allungati in pianta

Durante l'immissione, i parametri Inclinazione tetto e Altezza gronda livello riferimento sono bloccati. Questi campi indicano semplicemente le impostazioni dei livelli tetto oppure di quelli liberi temporanei.

Durante la modifica dei componenti in acciaio/legno, i parametri Inclinazione tetto e Altezza gronda livello riferimento consentono di immettere nuovi valori e di cambiare a posteriori la pendenza. Utilizzare questa possibilità, ad esempio, se il corpo del tetto è stato cambiato nel modulo corrispondente ed è necessario adattare la travatura a questa modifica.

Grazie all'interazione dei parametri Inclinazione tetto e Inclinazione tetto opposto oppure alla misura dell'Altezza travetto e dell'Altezza travetto opposto è possibile ottenere colmi a giunto inclinato:

Altezza travetto opposto:
(1) Inclinazione giunto colmo a causa di pendenze differenti
(2) Inclinazione giunto colmo a causa di altezze travetto differenti

Immette la sporgenza iniziale e finale degli arcarecci (rispetto alla direzione d'immissione).

I parametri Altezza spigolo ^ dal tetto, Inclinazione tetto e Altezza gronda livello riferimento sono analoghi a quelli dei travetti.

Angolo posa consente di impostare l'angolo con cui disegnare il montante in pianta.

Imposta la forma del giunto inferiore/superiore di un componente generico in legno.

Assegna ai componenti in legno/acciaio una funzione (ad es. controventi, travi di testa, saettoni, ecc.).

I singoli componenti vengono analizzati nelle Liste legno, acciaio i base alla loro funzione.

Gli attributi riportati di seguito hanno effetto nella rappresentazione dei travetti in sezione / in animazione:

Per selezionare un tratteggio, fare clic nel campo Tratteggio e selezionare il tipo desiderato.
Se il tratteggio deve avere un riempimento di sfondo, fare clic sul campo Riempimento e quindi selezionare il colore desiderato.

Per nascondere il tratteggio, disattivare la casella di controllo Tratteggio.

Per selezionare un retino, fare clic nel campo Retino e selezionare il tipo desiderato.
Se il retino deve avere un riempimento di sfondo, fare clic sul campo Riempimento e quindi selezionare il colore desiderato.

Per nascondere il retino, disattivare la casella di controllo Retino.

Per selezionare un Riempimento, fare clic nel campo Riempimento e selezionare il colore desiderato.
Oltre al riempimento è possibile selezionare anche un Tratteggio o un Retino; il riempimento serve come colore di sfondo.

Per nascondere il riempimento, disattivare la casella di controllo Riempimento.

Per selezionare un'area pixel, fare clic nel campo Area pixel e selezionare il file desiderato.

Per nascondere l'area pixel, disattivare la casella di controllo Area pixel.

Per selezionare uno stile area, fare clic nel campo Stile area e selezionare lo stile area desiderato.

Lo Stile area deve essere già stato definito.

Per nascondere lo stile area, disattivare la casella di controllo Stile area.

Larghezza/Altezza	Immette l'altezza e la larghezza del profilo come misure esterne divise da un ' / '.
Rettangolo	Seleziona un profilo rettangolare. Se un profilo è stato selezionato dal catalogo dei simboli, facendo clic su questa icona, viene ripristinato quello rettangolare.
Profilo	Facendo clic su questa icona, è possibile selezionare una sezione profilo personalizzata da un catalogo simboli. I cataloghi simboli corrispondenti possono essere acquistati da Nemetschek. La sezione profilo, inoltre, può essere personalizzata disegnando e salvando come simbolo un contorno chiuso 2D.
Specchia/Gira	Specchia e/o gira il profilo.
