Aggiorna componenti legno, acciaio

Modulo Strutture: travetti, dormienti, montanti

Aggiorna componenti legno, acciaio ricalcola la rappresentazione 3D dei componenti in legno e acciaio.

Aggiornare la geometria dei componenti in legno/acciaio esistenti

1. Fare clic su Aggiorna componenti legno, acciaio (Vedi).


   Richiamare Aggiorna componenti legno, acciaio in uno dei seguenti modi

   • Barra menu: Edita Architettura Strutture: travetti, dormienti, montanti

   • Palette: Funzioni campo Edita nel modulo:

   Strutture: travetti, dormienti, montanti

   • Configurazione: Architettura flyout Strutture
2. Fare clic sugli elementi da ricalcolare
   oppure
   Fare doppio clic con il tasto destro del mouse nell'area grafica per aggiornare tutti gli elementi del documento attivo.

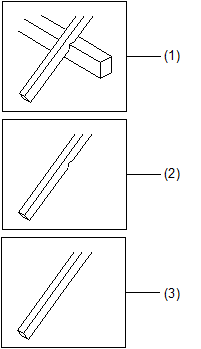

   Esempio:



   (1) Risultato dopo la creazione dei travetti con dormienti
   (2) Risultato dopo la cancellazione del dormiente
   (3) Risultato dopo Aggiorna componenti legno, acciaio (i travetti sono nuovamente "chiusi").
