Sviluppo: Sposta il punto d'appoggio della linea di sviluppo

Scala, definizione linee sviluppo e geometria

Dopo la definizione del poligono perimetrale della scala, con l'ausilio del parametro Sviluppo è possibile spostare i punti di sostegno della linea di sviluppo in una posizione qualsiasi.
"Accorciando" la lunghezza della scala come la lunghezza della linea di sviluppo, si sposta la geometria dell'intera scala nella direzione e dei nuovi punti della linea di sviluppo.

Spostare un punto della linea d'appoggio

1. Fare clic su Sviluppo.
2. Fare clic sul punto di partenza e di fine della linea di sviluppo e posizionarla nella nuova posizione (eventualmente con le opzioni d'immissione).

   Lo sviluppo della scala viene ricalcolato.

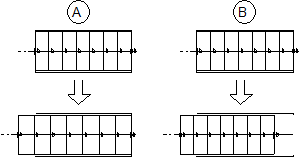

   Esempio:



   (A) Pedata libera
   (B) Pedata fissa

Avvertenza: con Sviluppo è possibile spostare anche tutta la linea di sviluppo all'interno del perimetro della scala.

Allo stesso modo è possibile modificare anche l'uscita senza toccare la pianta della scala.
