Piano taglio corpo 3D

Modulo Modellatore 3D

Piano taglio corpo 3D taglia un solido con un piano qualsiasi. Come piano di taglio è possibile utilizzare superfici 3D esistenti oppure coppie di livelli create con Coppia livelli liberi.

Suggerimento: questa funzione consente di tagliare anche i componenti in legno / acciaio del modulo Strutture: travetti, dormienti, montanti.

Tagliare solidi 3D con un piano

1. Fare clic su Piano taglio corpo 3D (Vedi).


   Richiamare Piano taglio corpo 3D in uno dei seguenti modi

   • Barra menu: Crea Avanzato Modellatore 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellatore 3D

   • Configurazione: Presentazione flyout Boleane corpi
2. Attivare i solidi che devono essere tagliati.
3. Per definire il piano con cui devono essere tagliati i solidi procedere come segue:

   Fare clic su Seleziona superficie nelle Opzioni immissione.

   • Fare clic sul piano di taglio oppure sulla superficie 3D.

   Oppure

   Fare clic su Seleziona spigoli oppure punti nelle Opzioni immissione.

   • Immettere i tre punti del piano oppure della superficie 3D.
   • Immettere uno spigolo e un punto sullo stesso piano di taglio nella vista isometrica.

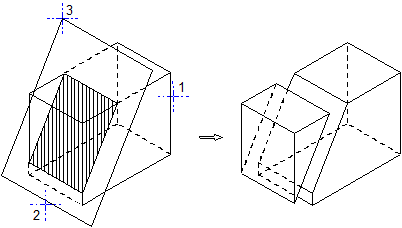

     (1) Tagliare questi corpi con il piano
     (2) Spigoli piano di taglio
     (3) Punto piano di taglio (qui una superficie 3D)

Messaggi di errore possibili:
