Posiziona percorso camere: Immettere percorso camere in pianta

Funzione Posiziona percorso camere

Immettere oppure modificare il percorso in pianta delle camere

• Dividere il video in modo da vedere contemporaneamente la finestra della vista in pianta e la finestra di animazione ad esempio con 2+1 Finestra animazione.

1. Fare clic su Posiziona percorso camere (Vedi).


   Richiamare Posiziona percorso camere in uno dei seguenti modi

   • Barra menu: Edita Presentazione Animazione

   • Palette: Funzioni campo Edita nel modulo:

   Animazione

   • Configurazione: Presentazione flyout Impostazioni animazione
2. Fare clic nella finestra di dialogo Percorso camere su Posiziona camera.

   Un'anteprima della camera viene agganciata al puntatore.

   Ulteriori parametri nella finestra di dialogo 'Posiziona camere'

3. Posizionare il simbolo della camera nella finestra della vista in pianta.
4. Girare la camera nella direzione desiderata facendo clic sul suo punto di destinazione.

   Se è aperta solo la finestra di animazione viene rappresentata la vista della camera.

5. Posizionare il successivo simbolo della camera e girarla nella direzione desiderata.
6. Immettere il numero di camere intermedie.
7. Per posizionare altre camere ripetere i passaggi 5 e 6.

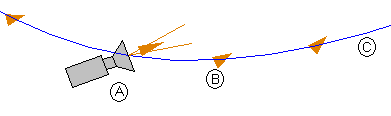

   Dettaglio vista:



   (A) Simbolo camera con direzione osservazione e angolo camera/distanza focale (qui teleobiettivo , 18 gradi o 135mm)

   (B) Camere intermedie con direzione osservazione

   (C) Percorso camere (con direzione collegamento spline)

8. Interrompere l'immissione delle camere con ESC

   Viene nuovamente visualizzata la finestra di dialogo Percorso camere.

9. Facendo nuovamente clic su Posiziona camera è possibile modificare e ottimizzare il percorso delle camere.
   A tale scopo, nelle opzioni d'immissione sono disponibili le seguenti funzioni:
   • Inserisci camera per inserire ulteriori posizioni camere.
   • Sposta camera per spostare le posizioni camere.
   • Gira camera per modificare il punto di destinazione (direzione osservazione) della camera.
   • Cancella camera per cancellare le posizioni camere. Cancellando una camera, il numero delle camere intermedie non varia se la camera cancellata non è all'inizio del percorso.
   • Proprietà per visualizzare ed eventualmente modificare le coordinate del punto di osservazione e di destinazione, l'obiettivo e i passi intermedi dalla posizione della camera precedente a quella successiva.
   • Modifica dimensione simbolo camere per modificare la dimensione della rappresentazione della camera in pianta.
10. Interrompere ogni funzione attiva con ESC.
11. Interrompere l'immissione oppure la modifica delle camere con ESC

    Viene nuovamente visualizzata la finestra di dialogo Percorso camere.

12. È ora possibile impostare ulteriori parametri nella finestra di dialogo 'Percorso camere'.
13. Per salvare il percorso, confermare la finestra dialogo Percorso camere con OK.

Suggerimento: in una sequenza di camere, le diverse distanze focali/angoli camera vengono interpolati dal programma. Si ottiene così un effetto zoom senza spostare il punto di osservazione e destinazione.

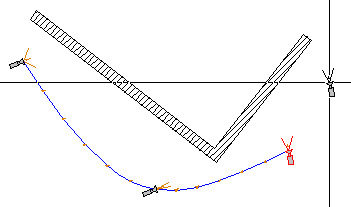

Suggerimento: nella finestra di dialogo Percorso camere, campo Interpolazione è possibile determinare il tipo di calcolo del percorso camere in pianta: Lineare o Spline con direzione collegamento. Se si desidera utilizzare l'interpolazione Spline con direzione collegamento per rilevare delle viste ad es. di interni di un edificio, fare particolare attenzione ai cambi di direzione del percorso per evitare che questo "attraversi" le pareti. È preferibile inserire un ulteriore camera prima del cambio di direzione, correggere manualmente le coordinate del punto di osservazione e destinazione o selezionare nella finestra di dialogo Percorso camere, campoInterpolazione l'impostazione Lineare.

Suggerimento: le coordinate dei punti di osservazione e destinazione possono essere rilevati dai punti simbolo disegnati in precedenza su una linea con Rileva parametri.
Per ottenere una proiezione film fluida, è anche possibile suddividere le linee con Suddividi (modulo Costruzioni, menu Modifica) e quindi ottenere camere a distanze uguali.
