Tracé de coupe, définir une coupe verticale

Fonction Tracé de coupe

Pour définir une coupe verticale

1. Cliquez sur Tracé de coupe (appel de la fonction).


   Vous pouvez appeler la fonction Tracé de coupe de l'une des manières suivantes

   • Barre des menus : Créer Architecture Général : toits, plans de référence, coupes

   • Palette : Fonctions Zone Créer dans le module :

   Général : toits, plans de référence, coupes

   • Configuration : Architecture Icône déroulante Toits et plans de référence
2. Si vous le souhaitez, vous pouvez modifier les paramètres de la coupe.
   La barre contextuelle met à votre disposition plusieurs manières de procéder.


   • Cliquez sur Propriétés pour définir les paramètres dans une boîte de dialogue.
   • Cliquez sur Reprendre les propriétés pour reprendre les propriétés d'un élément existant.
   • Cliquez sur Ouvrir un favori si vous optez pour les paramètres standard.
   • Choisissez le type de coupe Coupe verticale.


     Permet de sélectionner le type de coupe : coupe verticale, coupe horizontale d’en haut, coupe horizontale d’en bas (pour représenter des sous-faces).

     Cliquez sur OK pour valider.

3. Entrez les points de la ligne de coupe en vous servant des fonctions proposées dans les Options de saisie. Vous pouvez définir une ligne de coupe comportant des changements de direction à 90 degrés.

   A noter : Pour définir un changement de direction à angle droit dans la ligne de coupe, entrez simplement l'extrémité de la section suivante de la ligne de coupe. La ligne de coupe est automatiquement tracée avec un angle droit. Si l’extrémité de la section suivante de la ligne de coupe est orthogonale à la ligne de coupe existante, le programme renvoie le message Point non autorisé.

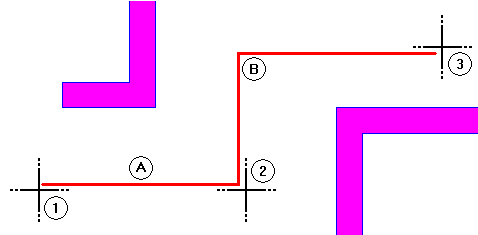

   Exemple





   1 Premier point de la ligne de coupe
   2 Deuxième point de la ligne de coupe
   3 Troisième point de la ligne de coupe

   A Ligne de coupe
   B Le point est automatiquement ajouté

4. Terminez la saisie de la ligne de coupe en appuyant sur ECHAP.
5. Définissez la profondeur de la coupe et la direction d'observation en plaçant un point à l'endroit approprié à l'aide du réticule.
6. Vous pouvez ensuite saisir le nom de la coupe dans la ligne de dialogue, si vous ne l'avez pas déjà entré dans la boîte de dialogue Coupe d'architecture.
7. Cliquez sur Afficher coupe (appel de la fonction) pour visualiser la coupe.


   Vous pouvez appeler la fonction Afficher coupe de l'une des manières suivantes

   • Barre des menus : Affichage
   • Barre d'outils Cadre inférieur de la fenêtre

A noter : L'annotation et les symboles de la ligne de coupe peuvent être modifiés individuellement.

Astuce : Vous pouvez prolonger une ligne de coupe dans le sens de la coupe à l'aide de la fonction Modifier des points ; la profondeur de coupe est automatiquement mise à jour. Il faut pour cela que l'option Représenter volume de coupe (construction d'aide) soit activée dans les paramètres de la coupe.

Astuce : La commande Propriétés du menu contextuel vous permet de modifier les coupes de manière analogue à la saisie.
