Annotation de la situation d'un élément/d'une jonction d'éléments

Fonction Annoter

La fonction Annoter (situation) permet d'annoter un élément/une jonction d'éléments représentant la position d'un axe. L'annotation porte sur le jalon, le rayon et, le cas échéant, les paramètres de la clothoïde sur les principaux points de la courbe.

Pour annoter la position d'une jonction d'éléments

1. Cliquez sur Annoter (appel de la fonction).


   Vous pouvez appeler la fonction Annoter de l'une des manières suivantes

   • Barre des menus : Créer Terrain Plan de situation

   • Palette : Fonctions Zone Créer dans le module :

   Plan de situation

2. Cliquez sur Situat dans les Options de saisie.
3. Cliquez sur l'élément / la jonction d'éléments concerné(e).

Exemple

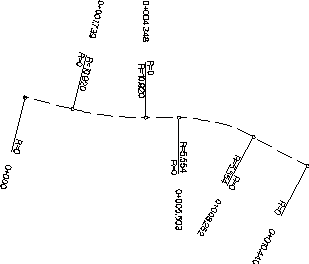

Exemple : annotation de la situation d'un élément/d'une jonction d'éléments

Elément isolé

Jonction éléments

A noter : Pour les jonctions d'éléments, le numéro de symbole et le type d'annotation dépendent des valeurs réglées dans la fonction Modifier une jonction d'éléments.
