Définition de la visibilité des layers dans les plans

En ce qui concerne la visibilité des layers sur les plans, il convient de distinguer les éléments appartenant à des éléments de plan (documents positionnés sur un plan) et les éléments directement dessinés sur le plan.

Visibilité des éléments appartenant à des calques insérés dans un plan

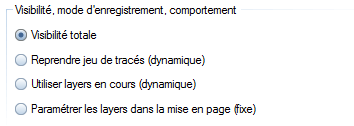

Il existe quatre options de définition de la visibilité des éléments appartenant à des calques. Vous pouvez les sélectionner en positionnant des éléments de plan à l'aide de la fonction Positionner calque sur Layer/Jeu d'impressions puis en définissant les paramètres dans la boîte de dialogue.

Visibilité totale

Avec l’option Visibilité totale, tous les éléments que l’utilisateur est habilité à visualiser sont représentés et imprimés, quel que soit le réglage en cours des layers.

Jeu d'impressions, paramètres actuels du jeu d'impressions sélectionné (dynamique)

Avec l’option Jeu d'impressions, le programme affiche et imprime uniquement les layers contenus dans le jeu d'impressions sélectionné. Cette option est uniquement accessible si un jeu d'impressions a été défini au préalable. Les paramètres en cours du jeu d'impressions sélectionné s’affichent dans le champ de liste Visibilité des calques dans le plan. Cette option est "dynamique", puisque la sortie papier d’un plan varie en fonction du jeu d'impressions sélectionné.

Utiliser layers en cours (dynamique)

Avec l’option Utiliser layers en cours, tous les layers dont l'affichage est activé dans le cadre de la fonction Sélectionner, paramétrer layer(s) (barre d'outils Format) sont représentés et imprimés. Cette option est "dynamique", puisque la sortie papier d’un plan varie en fonction du paramétrage des layers.

Paramétrer les layers dans la mise en page (fixe)

Avec l’option Fixe, vous pouvez définir dans cette boîte de dialogue quels layers doivent être visibles. Sélectionnez les layers souhaités, puis définissez l’état souhaité dans le menu contextuel ou dans le cadre Etat. Ce paramètre est "fixe", car il est enregistré dans le plan. Ceci vous permet de vous assurer qu’un plan est toujours imprimé avec les mêmes paramètres, indépendamment des jeux d'impressions et du paramétrage des layers.

Visibilité des éléments directement créés sur le plan

La visibilité des éléments directement créés sur le plan dépend uniquement du paramétrage en cours des layers.
