Module Vues et coupes

Le module Vues et coupes met à votre disposition des fonctions permettant de créer des vues et des coupes de plans de coffrage 3D et de plans de ferraillage dessinés dans le coffrage en mode de travail "Modèle 3D". En cas de modification des armatures, la représentation du ferraillage est automatiquement mise à jour dans toutes les vues et dans toutes les coupes. La gestion du nombre de pièces s'effectue de manière entièrement automatique.

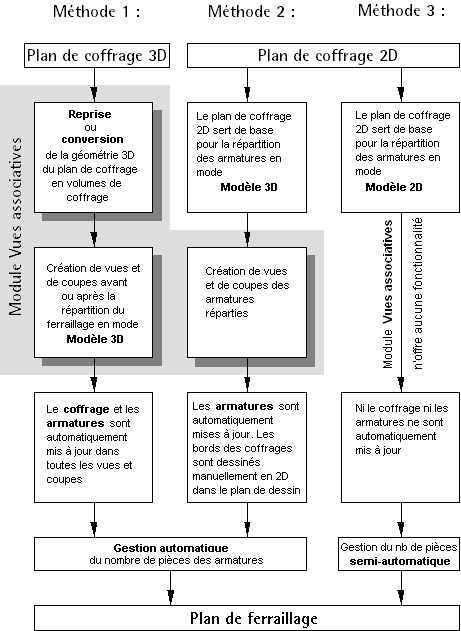

Différentes méthodes de ferraillage sont à considérer pour la création de plans de ferraillage.

Méthodologie générale

Modèle 2D ou modèle 3D ?

Orientation dans l'espace en mode de travail Modèle 3D

Contrôle de chevauchement et fenêtre d'animation

Vue d'ensemble des modules de création de plans de ferraillage

Si vous avez dessiné le plan de coffrage en 3D, vous pouvez générer un coffrage volumique en reprenant (fonction Reprendre) ou en convertissant (fonction Convertir la géométrie en 3D et créer des vues et des coupes avant ou après la mise en place des armatures en mode "Modèle 3D" (cf. méthode 1).

Si vous dessinez un plan de ferraillage sur la base d'un plan de coffrage en 2D (cf. méthode 2 et méthode 3), les fonctions de ce module ne vous seront d'aucune utilité. Lors de la répartition de ferraillages avec un modèle 3D activé, des coupes et vues associatives sont automatiquement créées.
