Modifier des lignes

Module Plan de repérage

La fonction Modifier des lignes permet de modifier la longueur des flèches indiquant le sens de portée.
Toutefois, l'orientation des flèches ne peut être modifiée.

Pour modifier la longueur des flèches indiquant le sens de portée, des diagonales de dalles et des flèches de positions

1. Cliquez sur Modifier des lignes (appel de la fonction).


   Vous pouvez appeler la fonction Modifier des lignes de l'une des manières suivantes

   • Barre des menus : Modifier Ingénierie Plan de repérage

   • Palette : Fonctions Zone Modifier dans le module :

   Plan de repérage

2. Cliquez sur la ligne à modifier.
3. Entrez le nouveau point final de la ligne de l’une des manières suivantes :
   • Cliquez sur le point final souhaité. Le système calcule la perpendiculaire à la ligne à modifier passant par le point cliqué. La projection orthogonale de ce point constitue le nouveau point final de la ligne.


   • Cliquez sur une autre ligne. La ligne à modifier est étirée ou raccourcie jusqu’à l’intersection avec l’autre ligne.

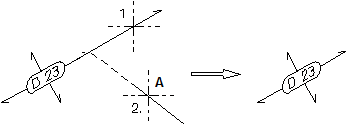

     A Ligne cliquée
