Cotation des axes

Module Cotation

La fonction Cotation par rapport à un axe permet de créer des cotes définies par rapport à un axe.

A noter : Cette fonction est particulièrement indiquée pour coter des éléments situés à une distance si importante de l'axe que celui-ci n'est plus représenté sur le plan. La cote s'étend en direction de l'axe de la valeur spécifiée dans les Options - page Cotation - cadre Représentation, paramètre Dépassement pour cotation / axe.
Le dépassement et la distance à l’axe sont affichés au niveau du point coté le plus proche de l’axe.

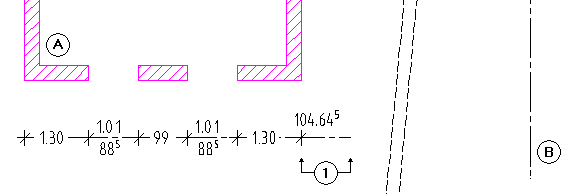

Dépassement pour cotation / axe

(A) Bâtiment à coter placé à une grande distance de l’axe
(B) Axe
(1) Dépassement de la cote en direction de l’axe, avec valeur mesurée

Pour créer une cote définie par rapport à un axe

1. Cliquez sur Cotation par rapport à un axe (appel de la fonction).


   Vous pouvez appeler la fonction Cotation par rapport à un axe de l'une des manières suivantes

   • Barre des menus : Créer Cotation

   • Barre d’outils : Fonctions de base Icône déroulante Cotation
   • Palette : Fonctions Zone Créer dans le module :

   Cotation

2. Vous pouvez ensuite modifier les paramètres de la cote.
   La barre contextuelle met à votre disposition plusieurs manières de procéder.


   • Cliquez sur Propriétés pour définir les paramètres dans une boîte de dialogue.
   • Cliquez sur Reprendre les propriétés pour reprendre les propriétés d'un élément existant.
   • Cliquez sur Ouvrir un favori si vous optez pour les paramètres standard.
3. Indiquez la position de la cote.


   • Par point : Pour définir librement la position de la cote, cliquez sur un point par lequel la cote doit passer.
   • A quelle cote : Pour créer la cote à une distance donnée d'une cote existante, cliquez à proximité de la cote existante sur le côté souhaité (il faut que la cote soit accrochée, c'est-à-dire affichée en couleur d'aperçu de sélection ou située dans la zone du symbole de capture de points).


4. Cliquez sur l’axe par rapport auquel la cote doit être créée (la ligne de cote est perpendiculaire à l’axe désigné).
5. Cliquez successivement sur tous les points à coter.

   Astuce : Pour garantir la précision de la cotation, nous vous conseillons de ne cliquer que sur des points réels. Les points réels sont reconnaissables au fait qu'aucun signal sonore ne retentit lorsque vous cliquez sur eux.

6. A partir de la saisie du deuxième point à coter, vous pouvez activer l’affichage de la hauteur des ouvertures ou des éléments de construction pour la dernière section de cote entrée.
7. Appuyez sur ECHAP pour terminer la définition de la cote.

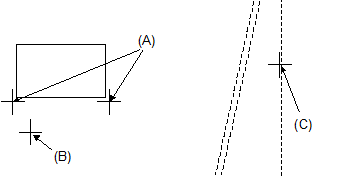

   (A) Points à coter
   (B) Position de la cote
   (C) Axe existant (éventuellement situé à l'extérieur du plan)

Exemple
