Généralités sur les calques

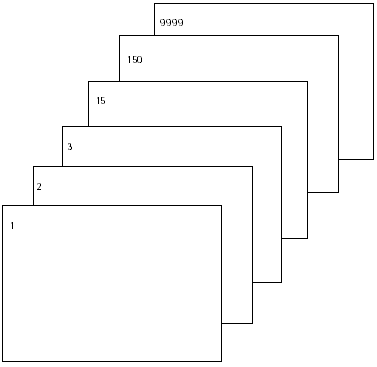

Dans Allplan, vous dessinez sur des calques ; les calques sont l’équivalent des transparents dans le dessin traditionnel. Ils permettent une organisation différenciée des projets. Du point de vue informatique, les calques se présentent sous forme de fichiers. Vous pouvez afficher et éditer jusqu’à 80 calques simultanément à l’écran, ce qui correspond à autant de fichiers ouverts. Un projet peut contenir jusqu’à 9999 calques. Si vous travaillez sans layer, les divers éléments manipulés dans le programme tels que les murs, les escaliers, les annotations, etc., sont dessinés sur des calques distincts, qui sont superposés comme des transparents.

Pour être accessible, un calque doit être actif (ouvert). Vous ouvrez les calques dans la boîte de dialogue Ouvrir sur la base du projet : calques de la structure de portfolios / de la structure du bâtiment.
