Habillage des plans (règlement)

Module Urbanisme

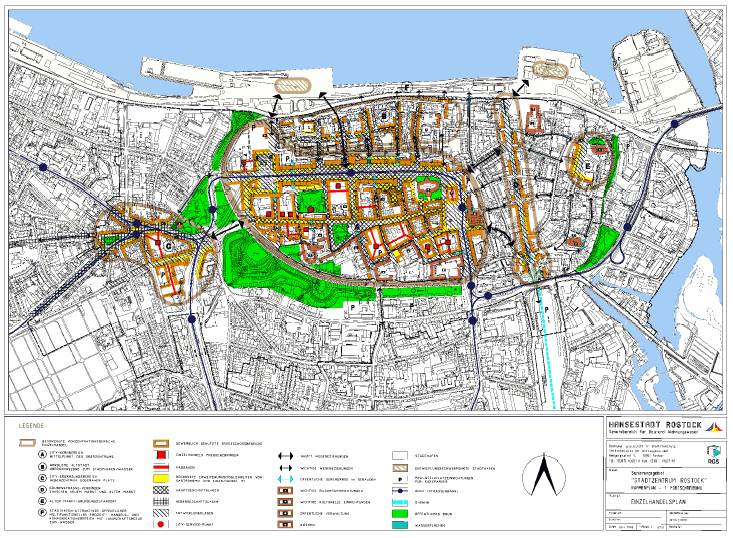

Toutes les représentations des parcelles, les lignes de séparation et les symboles prescrits dans le règlement allemand relatif à l’habillage des plans sont intégrés dans le module Urbanisme . Dans le cadre de la fonction Habillage des plans, vous pouvez entourer d’un trait et pourvoir d’un remplissage des surfaces quelconques. Cette fonction vous donne directement accès aux symboles d’habillage définis dans le règlement allemand relatif à l’habillage des plans ; ceux-ci sont présentés sous forme de motifs, de motifs linéaires et de symboles, et sont classés par groupes. Vous pouvez les sélectionner dans une boîte de dialogue intuitive, ce qui vous évite d’avoir à les saisir laborieusement à la main et vous fait gagner un temps précieux. Les sources réglementaires détaillées des signes conventionnels et des groupes de signes sont également indiquées.

Grâce à la bibliothèque de symboles d’habillage réglementaires intégrée, la constitution des légendes n’est plus qu’une formalité. La fonction Légende Habillage de plan recherche automatiquement dans le plan les éléments d’habillage réglementaires utilisés et génère instantanément la légende correspondante, qu’il ne vous reste plus qu’à positionner sur le plan. Notez aussi que vous avez le choix entre trois modèles de présentation de la légende (avec possibilité de faire figurer les sources réglementaires dans la légende).

Si votre périphérique de sortie le permet, les éléments d’habillage peuvent être imprimés en noir et blanc ou en couleur. Il vous suffit pour cela de choisir le réglage souhaité au moyen de la fonction Habillage en couleur/noir-blanc avant de constituer votre mise en page.

Saisie de bibliothèques de symboles d’habillage conformes aux dispositions nationales

La bibliothèque Règlement (allemand) relatif à l'habillage des plans Nemetschek intégrée ne doit pas être modifiée, c’est pourquoi elle est enregistrée dans le dossier ETC (chemin Standard).

Vous avez cependant la possibilité d’adapter ces conventions à vos besoins ou à des spécificités nationales. Pour ce faire, vous devez copier le règlement relatif à l’habillage des plans dans le dossier Standard du bureau et le renommer. Au moment de définir les Paramètres du projet, vous devez ensuite assigner à votre projet l’un des règlements relatifs à l’habillage des plans du bureau.
Vous pouvez créer plusieurs copies de ce règlement, ce qui vous permet par exemple de créer plusieurs tableaux de signes conventionnels conformes aux dispositions nationales de différents pays.

Copier une bibliothèque d'habillage des plans dans le dossier Standard du bureau et l'assigner à un projet

Vous pouvez modifier à votre gré les bibliothèques de symboles d’habillage enregistrées dans le dossier Standard du bureau : vous pouvez notamment

• Créer des signes conventionnels personnalisés à l'aide de la fonction Créer un symbole d'habillage.
• Spécifier que les symboles d’habillage issus de certains groupes doivent se voir attribuer un type d’utilisation au moment de leur positionnement sur le plan.
• Modifier les sources réglementaires des groupes de signes conventionnels.
