Disponer layers

Puede utilizar esta opción, para especificar la manera en la que se organizan las capas y/o los archivos de dibujo.

Todas las opciones desactivadas

Durante la importación: las capas del archivo importado se encuentran en el archivo de dibujo actual y se les asigna la capa ESTÁNDAR.

Durante la exportación: todos los elementos se asignan a la capa ESTÁNDAR.

Layers

Durante la importación: las capas del archivo importado se encuentran en el archivo de dibujo actual y se les asignan diferentes capas.

Durante la exportación: a los elementos se les asignan la misma capa que en Allplan.

Documentos

Durante la importación: las capas del archivo importado se encuentran en el archivo de dibujo actual y se les asigna una capa ESTÁNDAR. Si el archivo a importar contiene XRefs, las alyers del archivo XRef no pueden disponerse en distintos archivos de dibujo.
Ejemplo

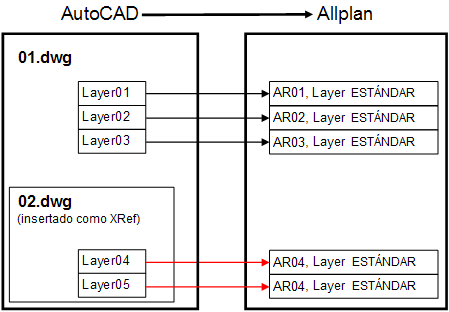

El siguiente resumen esquemático le muestra cómo se distribuyen las layers en el archivo importado en distintos archivos de dibujo cuando está seleccionada la opción Documentos Al importar, las layers en archivos XRef no pueden disponerse en varios archivos de dibujo.

Durante la exportación: a los elementos se les asigna la capa de acuerdo con su nombre de archivo de documento/dibujo, establecido en la opción Denominar capas exportadas.

Ambas opciones activadas

Durante la importación: las capas del archivo importado se organizan en archivos de dibujo diferentes y se les asignan diferentes capas. Si el archivo a importar contiene XRefs, las alyers del archivo XRef no pueden disponerse en distintos archivos de dibujo.

Durante la exportación: a los elementos se les asigna la capa que corresponde al número de archivo de dibujo y su capa en Allplan.
