Definiciones específicas de AutoCAD

Archivo prototipo

Aquí puede seleccionar un archivo prototipo. Puede utilizar esta opción para volver a definir las definiciones de las capas, así como las definiciones avanzadas de los recursos, bloques de bibliotecas, etc. para los archivos a convertir.

Planos incluidos

Aquí puede seleccionar un archivo de trazado a transferir. Pero esto es sólo posible cuando se ha activado la opción Espacio papel, en el área Parte del directorio a transferir.

Transferir parte del archivo

Puede especificar si desea convertir a o desde el espacio modelo de AutoCAD o el espacio papel.

Trazado Múltiple: durante la exportación, cada uno de los planos de Allplan se convierte en un plano de AutoCAD. Los archivos de dibujo o archivos NDW colocados como elementos d plano se exportan de forma conjunta al espacio modelo de AutoCAD. Cuando importa un archivo formado por varios planos, podrá importar estos planos de forma simultánea. El espacio modelo de AutoCAD se importa a un archivo de dibujo y cada plano de AutoCAD se importa a un plano independiente de Allplan.

Sólo dispone de la opción Trazado Múltiple, cuando los trazados no estén resueltos.

Contenidos (espacio papel): los trazados seleccionados se exportan al espacio papel de AutoCAD. Al importar los datos desde AutoCAD se importa el espacio papel del documento de AutoCAD seleccionado.

Diseño (espacio modelo): los trazados o documentos seleccionados se exportan al espacio modelo de AutoCAD. Al importar los datos desde AutoCAD se importa el espacio modelo del documento de AutoCAD seleccionado.

Selección automática: al activar esta opción, el programa selecciona automáticamente el espacio (modelo o papel) de acuerdo con el valor del MODO TILE guardado en el archivo de AutoCAD.

Varios

Analizar formatos de atributos (sólo importación): cuando habilita esta opción, el programa analiza los valores de los atributos y separa los valores enteros, de los reales y de cadena. Cuando esta opción no está activada, los atributos siempre se transfieren como cadenas (strings). Deshabilite esta opción si la representación de los datos es importante.

Disociar texto en arco: al activar esta opción, el texto en arco (texto que se alinea con un arco) se divide en caracteres sueltos que se ajustan a la forma del arco. Como resultado, este texto y el texto original son prácticamente idénticos. Cuando se desactiva esta opción, el texto en arco se importa como líneas simples de texto. La línea se sitúa de manera tangente al punto de referencia.

Encajar en la longitud del texto (sólo exportación): al activar esta opción, el texto siempre se sitúa de tal manera que encaje (siempre que se proporcione la longitud total del texto). Cuando se desactiva esta opción, el texto no se ajusta.

Transferencia de rellenos de SÓLIDOS: los rellenos de los SÓLIDOS son objetos de AutoCAD. Al activar esta opción, estos rellenos se importan.

Nombre de capa basado en el elemento de trazado: al activar esta opción, a las capas de los elementos de trazado se asigna automáticamente un prefijo XR$1, donde 1 representa un número que aumentará con cada elemento de trazado.

Si no está activada, las layers se exportan con su nombre completo o su abreviatura. Sin embargo, los elementos que se ubican en las mismas capas, pero en diferentes archivos de dibujo, se muestran juntos en AutoCAD. Por ejemplo: ha creado el primer piso y el último piso en diferentes archivos de dibujo, pero en las mismas layers, y ha ubicado estos archivos de dibujo uno junto a otro en el plano. Al exportar este plano a AutoCAD, los dos pisos se visualizarán uno encima de otro desde en una ventana.

Color como pluma (sólo para importación): Cuando esta opción está activada, el grosor de pluma se asigna en base al color del elemento.

Examinar archivo durante la importación: cuando habilita esta opción, el programa comprueba si la sintaxis del archivo que desea importar es correcta. El resultado está escrito en el archivo de protocolo. Si el programa detecta errores, intentará corregirlos automáticamente durante la importación. Tenga en cuenta que esto ralentizará la velocidad de transmisión.

Mostrar archivo de protocolo: aquí es donde se examina la sintaxis del archivo que se está importando. El resultado se muestra en una ventana.

Factor de corrección de unidades de plano: puede corregir unidades.

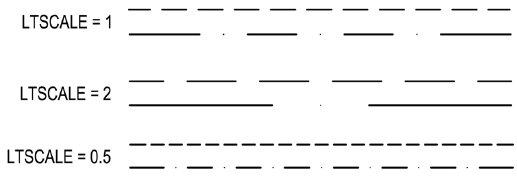

Factor global LTSCALE : aquí es donde puede introducir un valor para la variable LTSCALE AutoCAD, que define el factor de deformación para los trazos. Cuanto más bajo sea el valor, mayor será el número de repeticiones por unidad de dibujo.

El valor LTSCALE varía dependiendo de la dirección de conversión (importación - exportación) y el tipo de exportación:

• Importación: se utiliza el valor especificado en el archivo a importar y no se puede modificar.
• Exportación normal: el valor por defecto será 1, pero se puede modificar.
• Exportación con archivos prototipo: el valor especificado en el archivo prototipo es el propuesto por LSTCALE. Cuando el archivo prototipo es un archivo dwg, el valor se puede modificar. Cuando el archivo prototipo es un archivo dwt, el valor no se puede modificar.


  DWT (DraWing Template) es una archivo plantilla de AutoCAD.



  DWG es un formato especial de Autodesk, desarrolladores del sistema CAD AutoCAD. Este formato de archivo está desarrollado para AutoCAD y describe los datos de dibujo de AutoCAD. Allplan ofrece varias funciones en el módulo Interfaces para crear datos como archivo DWG o para leer archivos DWG.

• Exportación con la opción "Ampliar archivo": se utiliza el valor especificado en el archivo correspondiente y no se puede modificar.
