Configurar el solape de malla

Hay dos formas en las que puede modificar el solape de malla:

• introduciendo la longitud de solape de forma manual o
• pulsando sobre una leyenda de solape existente

El solape longitudinal se entiende como paralelo al eje local X.

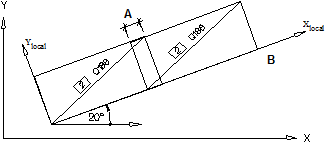

Ejemplo de solape longitudinal

A Solape longitudinal

B Sistema local de coordenadas para colocar mallas a un ángulo de 20°

El solape transvesal se entiende como paralelo al eje local Y.

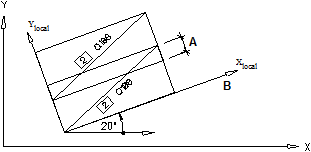

Ejemplo de solape transversal

A Solape transversal

B Sistema local de coordenadas para colocar mallas a un ángulo de 20°

Nota: El Solape longitudinal y el Solape transversal están asociados con los botones Solape longitudinal automático y Solape transversal automático, respectivamente.

• Cuando activa el botón Solape longitudinal automático, Allplan intentará colocar sólo mallas completas en la direcicón longitudinal. El solape se incrementará hasta un máximo del 50%.
  Si esta valor máximo no puede observarse y ha seleccionado catálogos de secciones transversales que contengan mallas del mismo tipo pero con distintas longitudes, Allplan comenzará utilizando las mallas completas más cortas. Después se utilizarán las secciones de malla (3/4, 2/3, 1/2, 1/4). Si aún así se excede el máximo, Allplan colocará una malla o exceso de malla que mantenga los valores de exceso tan bajos como sea posible.
  Cuando esta configuración está activada, no está disponible la opción de redondeo de mallas.
• Cuando activa el botón de Solape transversal automático, sólo se colocan mallas completas en la dirección transveral y el solape longitudinal se distribuye de forma uniforme.
