Definiciones para la ocultación de líneas

Funciones: Imagen con aristas ocultas + Crear vista + Crear sección + Modificar propiedades de vistas y secciones

En este cuadro de diálogo puede configurar cómo se llevan a cabo las operaciones de imagen con aristas ocultas.

Nota: Las imágenes de aristas ocultas varían de las ventas de vista de las imágenes de ocultación de aristas aceleradas: Los parámetros de las imágenes de ocultación de líneas aceleradas se definen en Opciones - Entorno de trabajo - Representación, Representación.
Los parámetros en el cuadro de diálogo Imagen de aristas ocultas en documento de destino y Definiciones para la ocultación de líneas de las vistas asociativas son dependientes mutuamente.

Sugerencia: El área de Representación muestra el efecto de las distintas configuraciones.

Elementos de superficie

Sin elementos de superficie

Con esta opción, los elementos de superficie no se muestran en las imágenes de ocultación de líneas.

Sólo rellenos de colores

Con esta opción, los rellenos se usan para mostrar elementos de superficie con aristas ocultas. Los colores de relleno derivan de los colores del elemento o de la superficie correspondiente a los elementos 3D (si se asignan superficies). Las texturas se ignoran.

Texturas como superficies de píxeles, colores como rellenos

Con esta opción, los elementos de superficie a los que se haya asignado texturas se representan como superficies de píxeles con imágenes de ocultación de aristas. Los rellenos se aplican a superficies sin texturas (el color de relleno se obtiene a partir del color del elemento o del color de superficie).

Nota: Las superficies de píxeles solo se deforman correctamente en vistas isométricas y en alzados. Pero también puede conseguir imágenes realistas en perspectivas si utiliza superficies especificas como arena, plástico, etc.

Utilice la opción Considerar transparencias para visualizar superficies a las que le haya asignado superficies transparentes, de forma que las superficies ocultas se conviertan en visibles.

Pulse Superficies... para abrir el cuadro de diálogo Definir superficies (colores), en el que se pueden asignar distintos colores a los básicos, que se usarán después para las imágenes con aristas ocultas (en vez de los colores básico)

Considerar luz

Cuando selecciona la opción Considerar luz, las luces en imágenes de ocultación de líneas se calculan en función de los parámetros definidos para Ángulo de la luz en el alzado y Ángulo de la luz para ejes visibles. Esto no es un estudio de soleamiento, la situación de la luz es idealizada.

Utilizando la opción Ángulo de luz en el alzado (izquierda / derecha), podrá definir la dirección de la proyección de las sombras.

Utilizando la función Ángulo de luz para ejes visibles (longitud de sombra), puede controlar la longitud de las sombras.

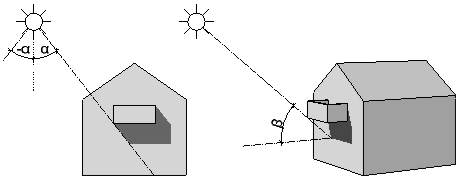

alfa: ángulo de la luz en el alzado, de -90º (izquierda) a 90º (derecha)
beta: ángulo de luz para ejes visibles, de 0º a 90º (longitud de la sombra)

Utilizando la opción Intensidad de la luz, podrá definir cuántos tonos de color deben utilizarse para los rellenos y para las superficies de píxeles. Introduzca un valor comprendido entre 1 y 100. Cuanto menor sea el valor, más oscura será la imagen.

Utilizando la herramienta Completar intensidad de luz, podrá aclarar sombras y rellenos. Introduzca un valor comprendido entre 0 y 100. Cuando especifique una intensidad de 0, la luz de relleno no se calculará.

Seleccione la opción Mostrar sombras si desea visualizar sombras. Cuando introduce valores negativos en Ángulo de luz en el alzado (izquierda / derecha), las sombras se proyectan hacia la izquierda. En el caso de valores negativos, se proyectan hacia la derecha. Cuanto menor sea el valor, más abruptas serán las sombras. Utilizando la función Ángulo de luz para ejes visibles (longitud de sombra), puede controlar la longitud de las sombras en vistas isométricas. Cuanto mayor sea el valor, más largas serán las sombras.

Elemento

Aquí puede definir si deben guardarse todos los elementos 3D visibles como imagen 2D o solo los que seleccione. Active los elementos tras establecer este parámetro. Esta configuración solo está disponible con la herramienta Ocultación de líneas, modelo de alambre; de lo contrario, se guardan siempre todos los elementos.

Nota: Las actualizaciones automáticas de las imágenes de ocultación de líneas, mediante la opción Actualizar ocultación de líneas sólo son posibles cuando está activada la opción Representar todos los elementos.

Superficies adyacentes

Puede especificar un ángulo hasta el cual las superficies se combinan de forma que las curvas aparezcan más suaves. Al configurar ángulos grandes, las curvas aparecen como una silueta.





Desactivado

Ángulo
< 1.00 grado

Ángulo
> 20.00 grados

Superficies adyacentes en elementos constructivos

Puede especificar cómo deben mostrarse las superficies adyacentes en elementos constructivos. Esta opción sólo está disponible si está seleccionada la opción Eliminar superficies adyacentes. De lo contrario, ambas opciones están activadas por defecto.

Cuando está seleccionada la opción Mostrar líneas de unión o separación entre diferentes superficies de elementos o la opción Mostrar líneas de unión o separación entre nombres de materiales diferentes, se mostrarán las superficies adyacentes cuando haya distintos elementos de superficie (estilos de rayado, trama o rellenos) o cambien los materiales dentro de un elemento.
Nota: Para especificar si deben de ser decisivos los elementos de superficie o el tipo de material, abra las Opciones y realice la configuración pertinente en el área Elementos de la página Elementos constructivos.

Cuando se selecciona la opción Representación de superficies adyacentes para elementos redondeados, se muestran las superficies adyacentes de elementos redondeados (muros, pilares, chimeneas). Esta opción no suele estar seleccionada.

Definiciones especiales

Para secciones arquitectónicas

Aquí puede establecer configuraciones especiales que afecten al modo de visualización con líneas ocultas de elementos arquitectónicos y vistas con aristas ocultas. Para más información ver Visualizar elementos arquitectónicos ocultación de líneas. Esta opción no está disponible con vistas asociativas.

Escala de referencia para cálculos

Para las vistas y secciones derivadas de la estructura de edificación: puede definir la escala de referencia de los archivos de dibujo para los cálculos de ocultación de aristas.

Resultado

Mostrar aristas visibles

Cuando selecciona la opción Mostrar aristas visibles, se mostrarán todas las aristas visibles. El programa utilizará las propiedades de formato que aquí defina.
Cuando selecciona los recuadros Pluma, Trazo, Color y/o Layer, los elementos se visualizan utilizando las propiedades de formato que establezca en este cuadro de diálogo. De lo contrario, los elementos mantendrán las propiedades de formato con las que se trazaron.

Representar aristas ocultas

Cuando selecciona la opción Mostrar aristas ocultas, se mostrarán todas las aristas ocultas. El programa utilizará las propiedades de formato que aquí defina.
Cuando selecciona los recuadros Pluma, Trazo, Color y/o Layer, los elementos se visualizan utilizando las propiedades de formato que establezca en este cuadro de diálogo. De lo contrario, los elementos mantendrán las propiedades de formato con las que se trazaron.

Opciones disponibles en el borde del cuadro de diálogo

Cargar favorito, Guardar como favorito

Restablecer

Puede utilizar esta herramienta para devolver a todas las entradas del cuadro de diálogo sus parámetros predeterminados.
