Allplan 2014-1: Acero, elemento de madera, atributos

Puede cambiar las dimensiones y las características de todos los elementos de madera y acero.
La mayor parte de los parámetros que se describen aquí pertenecen a la función Pares; los parámetros para los demás elementos de madera se establecen del mismo modo.
También se explican las características especiales de otros elementos.

El nombre de la obra asignado se usará después para generar listados y analizar los datos del edificio.

Para asignar un nombre, pulse en un entrada.

Para establecer prioridades. Los elementos de madera o acero con una prioridad mayor (por ejemplo, las vigas de cubierta) cortarán a aquellos con una prioridad menor.

El tipo de cálculo tiene relación con los listados posteriores.

Puede necesitar un listado diferente según el modo de cálculo establecido. Por ejemplo, mostrar el área total de los muros mayores de 5 cm de espesor o el volumen de muros de más de 10 cm.

Para especificar un tipo de cálculo, seleccione uno de los tipos (volumen, área o lineal).

Con esta opción, los elementos de madera que se cruzan con otros de una prioridad mayor, quedan con un agujero en el punto donde se cruzan, también cuando el otro elemento se elimina y la función Actualizar elementos está activada.

Las diferentes opciones se muestran gráficamente. Si es necesario, también puede introducir las dimensiones. Los tipos de dimensiones se explican gráficamente.

Dependiendo de la forma que haya seleccionado para los aleros, los parámetros que necesite definir se mostrarán de forma gráfica.

Si pulsa el icono

, posterior a Altura de cara superior sobre cubierta, puede especificar si la Altura sobre cubierta está referida a la cara superior o inferior del elemento. Así, por ejemplo, cuando disponga los pares bajo un revestimiento de cubierta, puede establecer que la cara superior de los pares esté referida a la cara inferior del revestimiento de cubierta.
Ejemplo

A La cara superior de los pares, relativa a la cara inferior de un forjado de cubierta, tiene varias capas.

Si modifica la Altura sobre cubierta de un grupo de pares, los pares se moverán perpendicularmente a la pendiente de la cubierta. Esto asegura una transición suave entre los pares y el forjado de cubierta. La situación de los pares en planta se actualiza automáticamente.
Ejemplo

-->

A Pares
B El forjado de cubierta consiste de varias capas
C El par se alarga

La situación de los pares cambia de acuerdo al plano:

-->

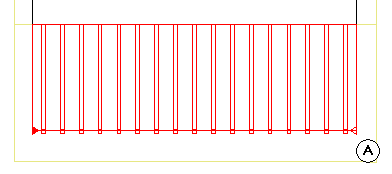

A Pares

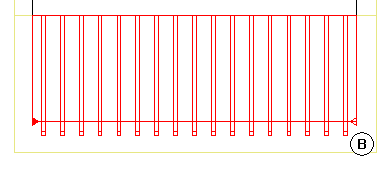

B El par se alarga en el plano

La Inclinación de Cubierta y Altura de Alero Referida al Plano se desactivan durante el proceso de introducción de datos; los valores que muestran, reflejan los parámetros del plano de cubierta o del plano de referencia auxiliar.

Al modificar elementos de madera puede introducir nuevos valores para los parámetros Inclinación de Cubierta y Altura alero refer. Plano, modificando así la inclinación a posteriori. Utilice esta posibilidad si después de modificar la cubierta, quiere actualizar los pares para que se adapten a las modificaciones de la cubierta.

Debido a la interacción entre los parámetros Inclinación de Cubierta e Inclinación de cubierta opuesta y/o entre los valores introducidos en Altura del Par y Altura del par opuesto, el encuentro superior puede estar inclinado:

Altura del par opuesto:
(1) Encuentro inclinado cuando los ángulos son diferentes
(2) Encuentro inclinado porque los pares tienen diferente altura

Con esta función puede introducir un solape en el comienzo y en el final de los pares de correa ( según la dirección introducida).

El valor Altura de cara superior sobre cubierta y los parámetros Inclinación de Cubierta y Altura de alero referido al plano son análogos a los parámetros de los pares.

Use el Ángulo de Emplazamiento para especificar el ángulo en el que se coloca el poste en la vista en planta.

Puede asignar funciones a los elementos de madera (por ejemplo, tornapuntas, cabezal, etc).

Los elementos individuales se pueden dirigir por su función y analizar con Listado de madera, acero.

Estos atributos afectan en la manera en la que los pares aparecen en la sección y en modo animación:

Para asignar un estilo de rayado, pulse la casilla Rayado y seleccione un estilo.
Si se va a aplicar un color de fondo al rayado, pulse la casilla Relleno y seleccione un color.

Para deshabilitar un rayado, desactive la casilla Rayado.

Para asignar un estilo de trama, pulse la casilla Trama y seleccione un estilo.
Si se va a aplicar un color de fondo a la trama, pulse la casilla Relleno y seleccione un color.

Para deshabilitar una trama, desactive la casilla.

Para asignar un relleno, pulse la casilla al lado de Relleno y seleccione un color.
Además de un relleno, puede seleccionar un rayado o una trama; el relleno se usa entonces como color de fondo.

Para deshabilitar un relleno, desactive la casilla Relleno.

Para asignar una sup. de píxeles, pulse la casilla al lado de Sup. de píxeles y seleccione un archivo.

Para deshabilitar la Sup. de píxeles, desactive la casilla Sup. de píxeles.

Para asignar un estilo de superficie, pulse la casilla al lado de Estilo de superficie y seleccione un estilo.

El Estilo de superficie debe estar definido.

Para deshabilitar el estilo de superficie, desactive la casilla Estilo de superficie.

Anchura/altura	Aquí introduce la altura y anchura del perfil como medidas exteriores. Use una “/” para separar los dos valores.
Rectángulo	Puede seleccionar un perfil rectangular. Si ha seleccionado un perfil del catálogo de símbolos, pulse el icono para cambiar de nuevo a perfiles rectangulares.
Perfil	Pulsando el icono, puede seleccionar cualquier perfil del catálogo de símbolos. Puede adquirir los catálogos de símbolos en Nemetschek. Sin embargo, puede crear sus propios símbolos: Dibuje la sección del perfil como un contorno 2D cerrado y guárdelo como un símbolo.
Reflejar/girar	Con esta función puede reflejar y/o girar el perfil.
