Colocar fuentes de luz libre

Funciones: Definir luces

Aquí define la posición, destino de luz y tipo de luz de un número cualquiera de fuentes libres de luz. Las luces de libre definición se pueden activar o desactivar individualmente (p.ej. para colocar o modificar las luces). Además puede activar o desactivar todas las luces de libre definición. Así obtiene una visión general del número de luces activadas y desactivadas y puede confirmar el color y grosor del trazo del símbolo de la luz.

Así se definen fuentes de luz libre

1. Pulse Definir luces (Cómo).


   Puede activar Definir luces de una de estas formas

   • Barra de menú: Modificar Imagen Animación

   • Paleta: Funciones , área Modificación, en los siguientes módulos:

   Animación

   • Configuración de: Diseño Parámetros de animación
2. En Definir luces de la barra de diálogo Fuente de luces 2, pulse Definir y Establecer.

   Otros parámetros en el cuadro de diálogo definiciones de luces

3. Si fuese necesario, pulse Insertar luz en las Opciones de entrada.

   Para simular la fuente de luz aparece una cruz.

4. Sitúe las fuentes de luz en planta o en vista isométrica

   Aparece el cuadro de diálogo propiedades de luz.

   Sugerencia: Compruebe la altura de la fuente de luz (Coordenada Z).

5. En el cuadro de diálogo Información de luz determine el tipo de luz:
   • Luz puntual


     Se extiende en todas direcciones a partir de una fuente de luz.

     Al disminuir el ángulo de incidencia, disminuye la intensidad. Puede ajustar la intensidad ajustando el elemento negro.

   • Luz spot o


     Es una luz dirigida. La luz se irradia en una dirección desde la fuente hasta el destino.

     Se forma un círculo de luz alrededor del punto de destino. La intensidad disminuye cuanto más lejos esté la fuente de luz.

     Al disminuir el ángulo de incidencia, disminuye la intensidad. Puede ajustar la intensidad ajustando el elemento negro.

     Puede introducir cualquier ángulo comprendido entre 1 y 179 grados.

   • Cono de luz


     El cono de luz ilumina una superficie delimitada claramente. Se forma un círculo de luz alrededor del punto de destino. La intensidad de la luz es homogénea.

     Al disminuir el ángulo de incidencia, disminuye la intensidad. Puede ajustar la intensidad ajustando el elemento negro.

     Puede introducir cualquier ángulo comprendido entre 1 y 179 grados.

6. Coloque la fuente de luz de la siguiente manera:
   • Introduzca las coordenadas en el área Destino de luz en Tipo de luz.
   • Pulse y seleccione el destino en planta o vista isométrica.
7. Especifique el Tipo de luz en el cuadro de diálogo Definición de luces:
   • Establezca la fuente de luz en on.
   • Defina si la fuente de luz debe arrojar sombras.
   • Pulse color para definir el color de la luz en el cuadro de diálogo Seleccionar color RGB.

     Sugerencia:Si está abierta una ventana de animación, con el botón Aplicar puede comprobar la momento el efecto de sus definiciones en la ventana de animación y cambiarlas si es necesario.

8. Pulse Aceptar para confirmar.

   La fuente de luz aparece con los parámetros que haya realizado y con el símbolo correspondiente.

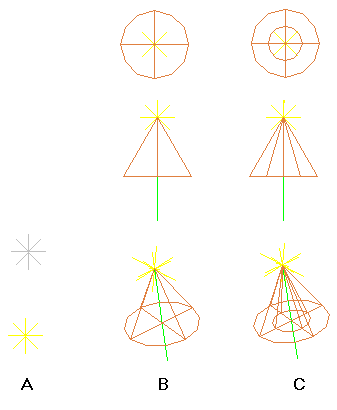

   Punto de luz, misma apariencia en planta, alzado y vistas isométricas,
   desactivado y activado
   B Cono de luz, ángulo 60 grados
   en planta, alzado y vista isométrica, activado
   C Luz spot, ángulo 60 grados (dentro más claro que fuera)
   en planta, alzado y vista isométrica, activado

9. Repita los pasos 2 a 8 para colocar más fuentes de luz.
10. Ahora tiene la posibilidad de modificar las luces para conseguir un resultado más preciso.
    Se facilitan las siguientes opciones en las Opciones de entrada:
    • Insertar luces - para colocar más luces.
    • Desplazar luces, para desplazar luces.
    • Girar luces, para definir la dirección de la luz. El eje de giro es perpendicular en el punto de emplazamiento de la fuente de luz.
      Nota: Solo puede girar luces de spot y luces cónicas cuyo objetivo de luz no sea inmediatamente inferior.
    • Borrar luces, para eliminar luces.
    • Propiedades, para cambiar e insertar las coordenadas de luz de origen y luz de destino, tipo de luz y estado.
    • Modificar tamaño de representación de luz, para modificar el tamaño de la representación del grafismo en planta.
11. Pulse ESC para abandonar cada opción que active.
12. Para terminar, pulse ESC.

    Aparece de nuevo el cuadro de diálogo Definición de luces.

    Sugerencia: Si está abierta una ventana de animación, con el botón Aplicar puede comprobar la momento el efecto de sus definiciones en la ventana de animación y cambiarlas si es necesario.

13. Pulse Aceptar para confirmar.
