Macros de ventana y puerta, parámetros para la visualización en planta

Macros de ventana y planta, parámetros

Puede ver el estado actual de los macros en planta en la parte inferior de la vista 3D. La vista en planta depende de la Escala de referencia actual o del Tipo de representación. Pulse Def..., para especificar cómo debe modificarse la visualización de los macros en función de la escala y el tipo de representación.

Puede utilizar otros botones para especificar si la vista previa debe depender de la Escala de referencia o del Tipo de representación, y ajustar los parámetros necesarios. Se tiene en cuenta la configuración del documento y se usa como configuración por defecto. Como resultado, la vista previa en planta del cuadro de diálogo es igual a la del documento.

Nota: Puede cambiar la vista previa alternando entre la Escala de referencia y el Tipo de representación. Pulse Def..., para especificar cómo debe modificarse la visualización de los macros en función de la escala y el tipo de representación.

Def..

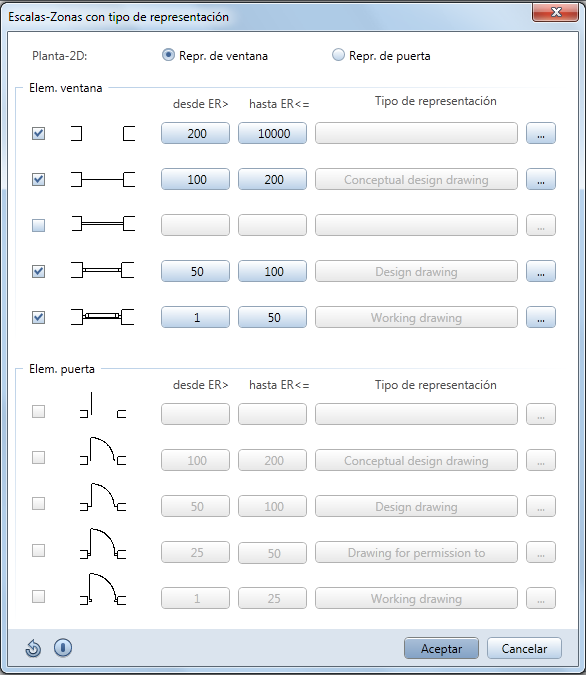

Pulse Def.. para definir el rango de escala de cinco vistas 2D predefinidas. Puede asociar rangos de escala específicos y uno o más tipos de representación a vistas específicas. Para excluir una vista, desactive la casilla correspondiente.

Nota:Ya que las puertas francesas no pueden categorizarse de forma única como puertas o ventanas, puede seleccionarlas aquí.

En función de la escala de referencia/tipo de representación

Seleccione el rango de escala o el tipo de representación a utilizar en la vista previa del plano en el cuadro de diálogo.

Nota: En planta, las puertas tienen batiente. Puede definir el tipo de batiente en el Modelador de macros. Su punto de inserción, sin embargo, se define cuando se coloca el macro en el vano.
El batiente se adapta a la geometría real del macro. Esto afecta también a las distintas representaciones según la escala de referencia.
La batiente en sí está ligada al vano de puerta, por ello puede modificar la batiente sin tener que modificar el macro.

Modificar el batiente de la puerta sin redibujar el vano o el macro de puerta.
