Parámetros de vano de ventana, pestaña Vano

Parámetros de vano de ventana

Formas básicas

Aquí es donde establece la forma del vano.

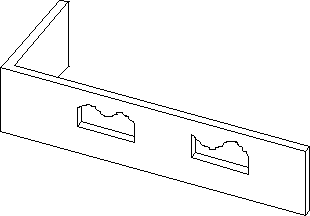

Nota: Antes de seleccionar la opción Hueco de libre definición desde biblioteca, necesita crear el contorno del hueco (alzado) usando las herramientas del módulo Dibujo 2D y guardarlo como símbolo. La longitud y la anchura del hueco se basan en la altura y anchura máximas del símbolo y no se pueden cambiar.

Nota: Para ver a qué altura se coloca un vano del catálogo en la dirección z, se hace con Altura CS o Altura CI, porque la altura del vano no se puede cambiar. La anchura del vano se define con la anchura del símbolo.

Nota: Los símbolos de ventana deben ser continuos en la dirección z (altura).

Definiciones

Dependiendo del tipo de hueco que desee, puede establecer los siguientes parámetros:

Anchura

Puede guardar y recuperar la anchura del vano utilizando Guardar archivo favorito y Abrir archivo favorito.

Altura de antepecho

Introduzca la anchura de antepecho. Para asociar la altura de un hueco con los planos de referencia estándar o con otros elementos, pulse Establecer.

Altura de vano o

Introduzca la altura del vano. (La altura representa la distancia entre la parte superior del antepecho y la parte inferior del cargadero). Para asociar la altura de un hueco con los planos de referencia estándar o con otros elementos, pulse Establecer.

Altura relativa o

Representa la distancia entre la parte superior del antepecho y el hueco.

Flecha arco superior

Esta opción sólo está disponible con vanos circulares y poligonales.

Introduzca un valor.

(1) Flecha arco superior
Fig.: Ejemplos de arco

Flecha arco inferior

Divisiones en el arco

Esta opción sólo está disponible con vanos circulares y poligonales.

A valores más altos, más suave será el arco.

(1) Flecha arco superior
(2) Divisiones en el arco
Fig.: Ejemplos:

Divisiones en el arco inferior

Geometría

Cuando haya seleccionado Hueco de libre definición desde catálogo, puede utilizar para seleccionar el contorno de un hueco (alzado) que haya guardado como símbolo.

El hueco aparece con su altura y anchura máxima en Vista previa.

Los parámetros aparecen en el apartado Representación.

Altura del elemento

Pulse en Altura... para definir la altura del vano. Puede definir la altura como valor absoluto. Puede también asociar la altura del elemento con planos de referencia estándar o de libre definición, así como con otros elementos constructivos.

Superior, inferior

La altura de las caras superior e inferior se representa con iconos. Para realizar cambios, pulse de nuevo Altura....

Macro 1 a n

Si desea insertar en el vano macros ya definidos, active la casilla, pulse en Macro 1 hasta n y siga las indicaciones correspondientes.
Si desea insertar varios macros, todo lo que necesita hacer es incrementar el número en 1 para cada macro adicional y seleccionar un macro del catálogo.
Pulsando el icono de eliminar, se borra el macro.

Antepecho: propiedades de formato

Puede especificar qué formato desea usar en la líneas de representación del antepecho.
Pluma, Línea y Color o Layer

Aquí es donde puede asignar una layer al elemento constructivo o, en caso de elementos con muchas layers, puede asignar una layer separada a cada una.
La pestaña Sel. de layer / Visibles de la Barra de diálogo Layer se abre para que pueda seleccionar una layer.

Nota: Los parámetros de layer básicos tales como Propiedades de formato de layer y De layer, estilo de línea, se tienen en cuenta y aparecen en el menú. Los parámetros se representan con su símbolo correspondiente. En consecuencia, no puede realizar ninguna entrada.

Nota: Se aplicará al vano de ventana activo y se mantiene hasta que lo cambie.

Antepecho:

Para especificar cómo debe aparecer en pantalla.

Sólo está disponible cuando la opción Intradós está habilitada.

Intradós

Crear elemento de intradós

Active o desactive el intradós. Establezca los parámetros del intradós en la Pestaña carpintería.

Leer intradós

Si ha definido y guardado varias carpinterías como favoritas en la pestaña Carpintería, puede seleccionarlas sin tener que alternar entre pestañas.

Pulse y siga las instrucciones.
