Allplan 2014-0: Dachhaut, Parameter

Über alle Dach- bzw. Gaubenebenen
(Eingabe in einem Zug; kein Dachüberstand bei Gauben möglich)

Völlig eingeschlossene Dachebenen wie z.B. Gauben werden nicht berücksichtigt
(Gaubenkörper werden ausgespart)

Nur über völlig eingeschlossene Dachebenen wie z.B. Gauben
(Gaubenkörper muss vom Dachkörper vollständig eingeschlossen sein,
Dachüberstand bei Gauben möglich)

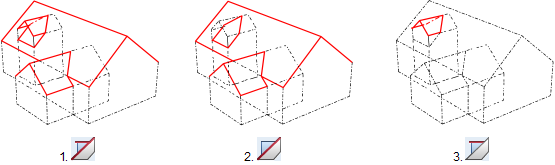

Beispiele für die Eingabetypen

(1) Über alle Dach- bzw. Gaubenebenen
(2) Völlig eingeschlossene Dachebenen wie z.B. Gauben werden nicht berücksichtigt (ausgespart)
(3) Nur über völlig eingeschlossene Dachebenen (z.B. Gauben)

Hier geben Sie ein, in welchem Abstand die Unterkante der Dachhaut über/unter (+/-) der Dachebene liegt.

Hier bestimmen Sie, ob sich die Eingabe der Dachhaut im Grundriss auf die Oberkante oder die Unterkante der Dachhaut bezieht.

In der Regel ist die Lage der Unterkante der Dachhaut bekannt (z.B. Oberkante Sparren). Die projizierte Lage der Oberkante, die im Grundriss gezeichnet wird, wird automatisch ermittelt, in Abhängigkeit von Traufabschluss, Neigung und Dicke der Dachhaut.

Wenn Sie Unterkante wählen, ergibt sich ggf. im Grundriss eine andere Lage als die der angeklickten Punkte.

Wenn Sie die Kontrollkästchen der einzelnen Parameter/Attribute in der Zeile Gleich in allen Schichten aktivieren, dann erhalten alle Schichten die jeweilige Einstellung der ersten Schicht. Weitere Änderungen gelten dann für alle Schichten, und zwar werden unabhängig von der Schicht, in der Sie eingegeben werden.

Wenn Sie mit der rechten Maustaste an beliebiger Stelle in die Titelzeile klicken, dann erhalten Sie ein Kontextmenü zum Ausblenden nicht benötigter Eigenschaften.

Wenn Sie mit der rechten Maustaste in eine beliebige Spalte klicken, dann erhalten Sie ein Kontextmenü zum Bearbeiten der Schichten.

Sie haben folgende Möglichkeiten:

Schichtaufbau umdrehen
Neue Schicht vor der markierten Zeile einfügen
Neue Schicht hinter der markierten Zeile einfügen
Markierte Zeile entfernen

Klicken Sie in die entsprechende Spalte der jeweiligen Schicht und wählen die Dicke aus, oder geben den Wert ein.

Um eine neue Dicke in die Bibliothek aufzunehmen, klicken Sie zuerst auf und geben danach den Wert ein.

Um einen Eintrag zu entfernen, markieren Sie zuerst den Eintrag und klicken danach auf .

Um einen bestehenden Eintrag zur Änderung in das Eingabefeld einzulesen und zu ändern, markieren Sie den Eintrag und klicken auf . So geänderte Einträge werden nicht zur Auswahl hinzugefügt und gespeichert.

Je nach Art des zugeordneten Gewerks, können unterschiedliche Listen bei der Abrechnung herangezogen werden.

Um ein Gewerk zuzuordnen, klicken Sie auf den entsprechenden Eintrag.

Die Priorität beeinflusst die Verschneidung von Bauteilen der gleichen Bauteilgruppe. Ein Bauteil höherer Priorität hat Vorrang vor einem Bauteil niedrigerer Priorität.

Wenn Sie z.B. eine horizontale Wand zeichnen und danach eine vertikale, wird aus der horizontalen Wand (bei niedrigerer Priorität) ein Teil ‚herausgeschnitten', es entsteht sozusagen ein Loch.
Diese Verschneidung tritt nur bei Bauteilen der gleichen Bauteilgruppe auf. Die Bauteile reagieren jedoch nicht auf Bauteile einer anderen Bauteilgruppe.

(1) Aus dieser Wand wird ein Teil ‚ausgeschnitten'

Bauteilgruppen, Überblick

Die Abrechnungsart wird bei verschiedenen Listen ausgewertet.

So können unterschiedliche Wandstärken entweder nach Volumen oder Fläche berechnet werden.

Um eine Abrechnungsart zuzuordnen, klicken Sie auf den entsprechenden Eintrag.

Hier können Sie die Format-Eigenschaften der Dachhaut bzw. bei mehrschaliger Dachhaut jeder einzelnen Schicht festlegen.

Hinweis: Die in der Symbolleiste Format gewählten Eigenschaften haben keine Auswirkung auf die Dachhaut; es gelten die hier getroffenen Einstellungen.

Hier können Sie dem Architekturelement bzw. bei mehrschaligen Architekturelementen jeder einzelnen Schicht einen eigenen Layer zuweisen.
Zur Auswahl des Layers wird die Registerkarte Layerauswahl/Sichtbarkeit des Dialogfelds Layer geöffnet.

Hinweis: Die Grundeinstellungen der Layerverwaltung wie z.B. Formateigenschaften aus Layern und von Layer, Linienstil werden im Dialog berücksichtigt und durch das Layersymbol gekennzeichnet; die Eingabe ist dann gesperrt.

Hier können Sie der Dachhaut bzw. bei mehrschaliger Dachhaut jeder einzelnen Schicht eine individuelle Oberflächengestaltung zuweisen oder ändern. Diese wird in der Animationsvorschau, im Animationsfenster (bzw. im Modul Animation) dargestellt.

Um eine Schraffur auszuwählen, klicken Sie in das Feld bei Schraffur und wählen den gewünschten Typ aus.
Soll die Schraffur eine Hintergrundfarbe erhalten, klicken Sie zusätzlich in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.

Um die Schraffur auszuschalten, deaktivieren Sie das Kontrollkästchen bei Schraffur.

Um ein Muster auszuwählen, klicken Sie in das Feld bei Muster und wählen den gewünschten Typ aus.
Soll das Muster eine Hintergrundfarbe erhalten, klicken Sie zusätzlich in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.

Um das Muster auszuschalten, deaktivieren Sie das Kontrollkästchen bei Muster.

Um eine Füllfläche auszuwählen, klicken Sie in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.
Zusätzlich zur Füllfläche können Sie auch eine Schraffur oder ein Muster wählen; die Füllfläche dient dann als Hintergrundfarbe.

Um die Füllfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Füllfläche.

Um eine Pixelfläche auszuwählen, klicken Sie in das Feld bei Pixelfläche und wählen die gewünschte Datei aus.

Um die Pixelfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Pixelfläche.

Um eine Stilfläche auszuwählen, klicken Sie in das Feld bei Stilfläche und wählen die gewünschte Stilfläche aus.

Stilflächen müssen bereits definiert sein.

Um die Stilfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Stilfläche.

Hinweis: Der Aufbau der Dachhaut kann im Architektur-Schnitt dargestellt werden. Die entsprechenden Einstellungen treffen Sie unter

Verdeckt-, Drahtberechnung, Verdeckt-Berechnung auf Zieldokument, Option Spezielle Einstellungen für Architekturbauteile.

Die Registerkarte Gesamt umfasst die drei Registerkarten Parameter, Attribute, Formateigenschaften und Flächendarstellung.
