Superficie rettangolo 3D parallela agli assi

Funzione Superficie 3D

Creare una superficie rettangolare 3D parallela agli assi e alla pianta

1. Fare clic su Superficie 3D (Vedi).


   Richiamare Superficie 3D in uno dei seguenti modi

   • Actionbar: Ruolo Costruzione Compito Modellazione Area task Oggetti 3D

   • Barra menu: Crea Avanzato Modellazione 3D

   • Palette: Funzioni campo Crea nel modulo:

   Modellazione 3D

2. Fare clic su Superficie rettangolo 3D nella barra strumenti di dialogo Superficie 3D.
3. Per disegnare la superficie rettangolare 3D, nelle opzioni d'immissione selezionare uno dei seguenti ausili di disegno:
   • Immetti con diagonale: qui si definiscono le dimensioni della superficie 3D immettendo i due punti diagonale.
     Opzionalmente, il valore della lunghezza e della larghezza della superficie rettangolare 3D può anche essere immesso da tastiera.
   • Immetti partendo dalla linea base: qui si definisce una linea di base e la larghezza della superficie rettangolare.
     Opzionalmente, dopo aver stabilito i punti finali della linea di base, il valore della larghezza della superficie rettangolare 3D può essere immesso da tastiera.
   • Immetti partendo dalla mediana: qui si definisce la linea mediana e la semi-larghezza della superficie rettangolare 3D.
     Opzionalmente, dopo aver stabilito i punti finali della mediana, il valore della semi-larghezza della superficie rettangolare 3D può essere immesso da tastiera.
   • Immetti partendo dal centro: qui si definisce il centro e un vertice della superficie rettangolare 3D.
     Opzionalmente, dopo aver stabilito il centro, il valore della lunghezza e della larghezza della superficie rettangolare 3D può essere immesso da tastiera.

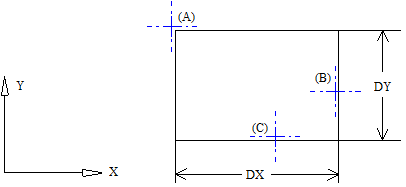

     (A) Vertice
     (B) Punto in direzione X
     (C) Punto in direzione Y

     Avviso: se il primo punto della superficie rettangolare 3D viene posato in un piano di lavoro, questa viene creata rispetto agli assi locali di questo piano.
