Parametri apertura porta, scheda 'Apertura'

Qui si stabilisce la tipologia di battuta e quindi il simbolo della battuta porta.

Viene sempre mostrata l'ultima battuta selezionata. Se non si desidera disegnare alcun simbolo battuta porta, fare clic su

Off.

Se nel campo Distanza si immette un valore diverso da zero, il pannello porta viene disegnato con due linee alla distanza selezionata. Distanza = 0 genera una linea pannello porta semplice.

Qui è possibile definire l'angolo di apertura delle linee del pannello porta di determinati simboli battuta porta. 90 gradi è il valore predefinito.

In base alla tipologia di forma apertura, è possibile definire i seguenti parametri:

La larghezza apertura qui definita può essere riutilizzata con l'ausilio di Salva preferiti e Apri preferiti.

Immettere il valore dell'altezza del parapetto. Riferimento altezze consente di determinare se il valore dell'altezza deve essere assoluto oppure relativo ad un livello.

Immettere il valore dell'altezza dell'apertura (valore compreso fra lo spigolo superiore del parapetto e lo spigolo inferiore dell'architrave). Riferimento altezze consente di determinare se il valore dell'altezza deve essere assoluto oppure relativo ad un livello.

Questo è il valore dello spigolo superiore del parapetto fino all'inizio del simbolo dell'arco.

Questo parametro viene visualizzato solo per le aperture a forma di poligono regolare.

Immettere il valore desiderato.

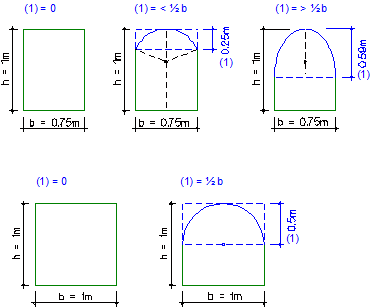

(1) Altezza freccia
Fig.: Esempio altezza freccia sopra

Questo parametro viene visualizzato solo per le aperture circolari.

Maggiore è il valore registrato, più continua risulta la sezione.

(1) Altezza freccia
(2) Numero suddivisioni sopra
Fig.: Esempio per numero suddivisioni arco sopra.

Definire la quota dell'apertura facendo clic su Altezza.... L'altezza può essere immessa come valore assoluto, relativo ai livelli standard, relativo a una coppia di livelli liberi oppure riferita a un componente esistente.

Qui si indica il riferimento altezza dello spigolo sotto e sopra mediante dei simboli. Cambiare il riferimento altezza facendo clic su Altezza....

Attivando la casella di controllo si determina che l'apertura porta internamente viene riconosciuta come porta finestra.

Le porte finestra hanno le seguenti proprietà:

Alle macro finestra oppure porta, che vengono posizionate in una porta finestra, viene assegnato anche una battuta porta
La porta finestra viene etichettata correttamente
Le porte finestra possono essere analizzate nelle liste delle finestre

Se si desidera inserire SmartParts oppure macro già definite nell'apertura, passare al campo Elemento libreria 1 di n, fare clic su

e selezionare lo SmartPart oppure la macro desiderata nella palette Library.

Se si desidera inserire più SmartParts oppure macro in un'apertura, successivamente, per ogni elemento libreria, sarà sufficiente incrementare il valore di 1 e procedere alla sua selezione nella libreria.

disattiva l'elemento libreria correntemente selezionato.

Qui si definiscono le proprietà formato con cui rappresentare la soglia di una porta:

penna,

riga e

colore oppure

layer

Assegna il layer personalizzato all'elemento architettonico oppure ai singoli strati dei componenti multistrato.
Per la selezione del layer viene aperta la scheda Selezione layer/Visibilità della finestra dialogo 'Layer'.

Avvertenza: le impostazioni di base della gestione layer come ad esempio Proprietà formato 'da Layer' e 'da Layer', stile linea vengono considerate nel dialogo e contrassegnate con il simbolo dei layer; successivamente l'immissione è bloccata.

Avviso: questa impostazione vale per l'apertura porta corrente e viene mantenuta fintantoché non viene cambiata.

Qui si definisce se la rappresentazione della soglia deve essere soppressa oppure se deve essere rappresentata internamente, esternamente oppure su entrambi i lati.

Qui si mostra / nasconde l'intradosso. I parametri dell'intradosso vengono impostati nella scheda 'Battuta'.

Se nella scheda Battuta sono state definite e salvate come preferiti particolari tipologie di battuta (con misure), queste possono essere richiamate direttamente da qui senza dover passare all'altra scheda.
