Symbole im Treppengrundriss

Beim Erstellen und Modifizieren von Treppen werden in der Grundrissdarstellung Symbole an den Schnittpunkten von Stufe und Lauflinie eingeblendet. Diese Symbole informieren Sie über bestimmte Geometrieeigenschaften der Treppe.

(1) Großer Pfeil
Höhenunterschied zwischen den Bauteilen (Stufen)

(2) kleiner Pfeil an kurzer Linie
Zwei Bauteile (Stufen oder Podeste) liegen auf einer Höhe.

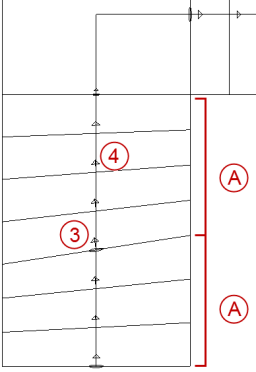

(3) Pfeil mit Ellipse
Winkel einer einzelnen Treppenstufe ist fixiert und kann verdreht werden. Die Pfeile sind senkrecht zur Stufenkante und zeigen zum Austritt.

(4) Pfeil ohne Ellipse
Der Winkel einzelner Stufen ist freigegeben.
Die jeweils zwischen zwei fixierten Stufen liegenden Treppenbauteile (= Verziehungsabschnitt) werden nach der festgelegten Verziehungsmethode automatisch verzogen.

(A) Verziehungsabschnitt zwischen fixierten Bauteilen
