Rotieren

Aufgabenbereich 3D-Objekte

Mit dieser Funktion zeichnen Sie Körper oder Flächen, indem Sie ein Profil um eine Achse kreisen lassen.

Tipp: Profil und Achse bleiben nach Ausführung von Rotieren erhalten. Es ist empfehlenswert, die Grundelemente auf einem eigenen Teilbild zu zeichnen und aktiv in den Hintergrund zu legen, und die Flächen bzw. Körper im aktiven Teilbild zu erzeugen.

So erzeugen Sie einen Rotationskörper

  1. Klicken Sie auf Rotieren (Aufruf).
  2. Aktivieren Sie das Profil, das rotiert werden soll, in einer Isometrie.

    Hinweis: Das Profil muss eben sein und kann auch aus mehreren getrennten Elementen bestehen. Geschlossene Profile können auch Aussparungen enthalten. Wenn das Profil aus mehreren Elementen besteht, können Sie diese mit der Summenfunktion aktivieren.

    Hinweis: Falls notwendig, können Sie auch die Kanten von bestehenden Elementen als Profil verwenden.

  3. Geben Sie den ersten Punkt der Rotationsachse in der Isometrie an.
  4. Geben Sie den zweiten Punkt der Rotationsachse in der Isometrie an.

    Profil und Achse in Isometrie (A) und Ansicht (B)

    Hinweis: Die Rotationsachse kann auch in einer anderen Ebene als das Profil liegen. Die Achse sollte das Profil nicht schneiden bzw. maximal einen gemeinsamen Punkt mit dem Profil haben.

    Wenn die Geometrie von Profil und Achse verarbeitet werden können, dann wird der Körper als Vorschau erzeugt und die Eingabeoptionen werden eingeblendet. Andernfalls erhalten Sie eine Meldung.

    Vorschau des Rotationskörpers in Isometrie (A) und Ansicht (B), Rotationswinkel 270°

  5. Legen Sie den Rotationswinkel fest:
    • Geben Sie bei Winkel den Rotationswinkel ein.
    • Verwenden Sie die Griffe. Dabei können Sie Punkte fangen, um die korrekte Rotation zu wählen. Es ist empfehlenswert, die Rotation in der gleichen Projektion wie die Ebene der Rotation festzulegen.
  6. Bei Innenprofile können Sie bis zu 10 zusätzliche Kanten entlang des Profils erzeugen.
    Wenn Sie 0 eingeben, werden keine Innenprofile erzeugt.
  7. Wenn das Profil geschlossen ist oder wenn die Rotation 360° beträgt, dann ist die Option Geschlossenes Volumen verfügbar, und Sie können festlegen, ob Körper oder 3D-Flächen erzeugt werden.
  8. Wenn alle Optionen korrekt eingestellt sind, drücken Sie ESC.

    3D-Flächen bzw. Körper werden erzeugt; Profile und Achse bleiben erhalten.

    Hinweis: Bei polygonalen Ausgangselementen werden nach Möglichkeit polygonale 3D-Objekte erzeugt. Bei Ausgangselementen mit Kurven entstehen Allgemeine 3D-Objekte (BReps, NURBS).

    Hinweis: Flächen bzw. Körper erhalten die Farbe, die in der Palette Eigenschaften eingestellt ist.

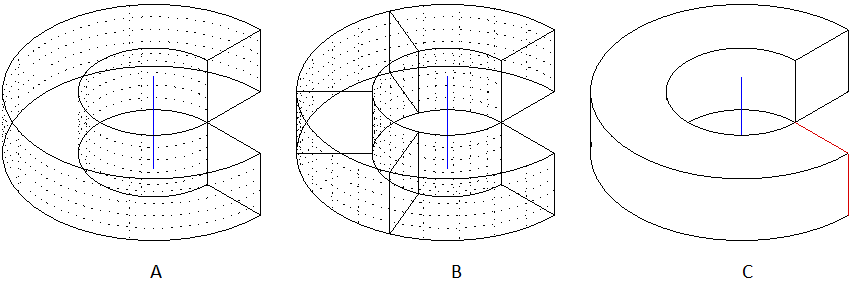

    (A) Rotationskörper, keine Innenprofile
    (B) Rotationskörper, drei Innenprofile
    (C) Rotationskörper (Verdecktdarstellung)
