Unterzug, Überzug, Parameter

Bei einer Änderung der Wand können Sie aus folgenden Möglichkeiten wählen:

• Achse innerhalb der Wand neu positionieren
  Hier sind alle Änderungsmöglichkeiten gesperrt, welche die Grundrissgeometrie der Wand ändern; auch Dickenänderungen sind nicht erlaubt. Sie können die Achse innerhalb der Wand verschieben, die geometrische Lage der Wand (absolut im Koordinatensystem) wird beibehalten.



• Wand ausgehend von der Achse neu erzeugen
  Hier können Sie sämtliche Eigenschaften im Wanddialog ändern (z.B. Schichtaufbau, Dicken usw.), die Bauteilachse bleibt in der ursprünglichen Position, und die Wand wird entlang der Bauteilachse mit den neuen Einstellungen gezeichnet.



Wenn Sie mit der rechten Maustaste an beliebiger Stelle in die Titelzeile klicken, dann erhalten Sie ein Kontextmenü zum Ausblenden nicht benötigter Eigenschaften.

Wenn Sie mit der rechten Maustaste in eine beliebige Spalte klicken, dann erhalten Sie ein Kontextmenü zum Bearbeiten der Schichten.

Sie haben folgende Möglichkeiten:

• Schichtaufbau umdrehen
• Neue Schicht vor der markierten Zeile einfügen
• Neue Schicht hinter der markierten Zeile einfügen
• Markierte Zeile entfernen

Klicken Sie in die entsprechende Spalte der jeweiligen Schicht und wählen die Dicke aus, oder geben den Wert ein.

Um eine neue Dicke in die Bibliothek aufzunehmen, klicken Sie zuerst auf und geben danach den Wert ein.

Um einen Eintrag zu entfernen, markieren Sie zuerst den Eintrag und klicken danach auf .

Um einen bestehenden Eintrag zur Änderung in das Eingabefeld einzulesen und zu ändern, markieren Sie den Eintrag und klicken auf . So geänderte Einträge werden nicht zur Auswahl hinzugefügt und gespeichert.

Je nach Art des zugeordneten Gewerks, können unterschiedliche Listen bei der Abrechnung herangezogen werden.

Um ein Gewerk zuzuordnen, klicken Sie auf den entsprechenden Eintrag.

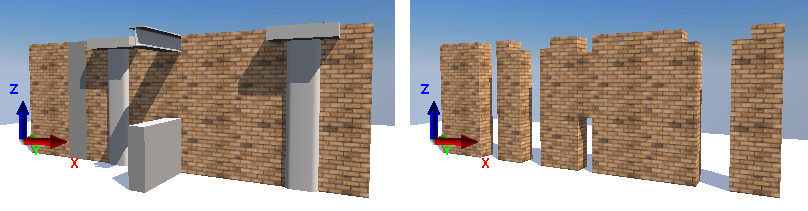

Die Priorität beeinflusst die Verschneidung von Bauteilen unterschiedlicher Bauteilgruppen innerhalb eines Teilbilds. Ein Bauteil höherer Priorität hat Vorrang vor einem Bauteil niedrigerer Priorität.

Wenn Sie z.B. eine horizontale Wand zeichnen und danach eine vertikale, wird aus der horizontalen Wand (bei niedrigerer Priorität) ein Teil ‚herausgeschnitten', es entsteht sozusagen ein Loch.
Innerhalb eines Teilbilds tritt diese Verschneidung auch bei Bauteilen unterschiedlicher Bauteilgruppen auf.

Sie können die Priorität auch nachträglich in der Palette Eigenschaften ändern: Dies hat den Vorteil, dass die Verschneidung des Bauteils mit allen geschnittenen Bauteilen sofort neu berechnet wird, ohne dass 3D aktualisieren ausgeführt werden muss.

(1) Aus dieser Wand wird ein Teil ‚ausgeschnitten'

Verschneidung unterschiedlicher Bauteile in einem Teilbild über Priorität

Bauteilgruppen, Überblick

Die Abrechnungsart wird bei verschiedenen Listen ausgewertet.

So können unterschiedliche Wandstärken entweder nach Volumen oder Fläche berechnet werden.

Um eine Abrechnungsart zuzuordnen, klicken Sie auf den entsprechenden Eintrag.

Hier können Sie dem Architekturelement bzw. bei mehrschaligen Architekturelementen jeder einzelnen Schicht einen eigenen Layer zuweisen.
Zur Auswahl des Layers wird die Registerkarte Layerauswahl/Sichtbarkeit des Dialogfelds Layer geöffnet.

Hinweis: Die Grundeinstellungen der Layerverwaltung wie z.B. Formateigenschaften aus Layern und von Layer, Linienstil werden im Dialog berücksichtigt und durch das Layersymbol gekennzeichnet; die Eingabe ist dann gesperrt.

Um eine Schraffur auszuwählen, klicken Sie in das Feld bei Schraffur und wählen den gewünschten Typ aus.
Soll die Schraffur eine Hintergrundfarbe erhalten, klicken Sie zusätzlich in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.

Um die Schraffur auszuschalten, deaktivieren Sie das Kontrollkästchen bei Schraffur.

Um ein Muster auszuwählen, klicken Sie in das Feld bei Muster und wählen den gewünschten Typ aus.
Soll das Muster eine Hintergrundfarbe erhalten, klicken Sie zusätzlich in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.

Um das Muster auszuschalten, deaktivieren Sie das Kontrollkästchen bei Muster.

Um eine Füllfläche auszuwählen, klicken Sie in das Feld bei Füllfläche und wählen die gewünschte Farbe aus.
Zusätzlich zur Füllfläche können Sie auch eine Schraffur oder ein Muster wählen; die Füllfläche dient dann als Hintergrundfarbe.

Um die Füllfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Füllfläche.

Um eine Pixelfläche auszuwählen, klicken Sie in das Feld bei Pixelfläche und wählen die gewünschte Datei aus.

Um die Pixelfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Pixelfläche.

Um eine Stilfläche auszuwählen, klicken Sie in das Feld bei Stilfläche und wählen die gewünschte Stilfläche aus.

Stilflächen müssen bereits definiert sein.

Um die Stilfläche auszuschalten, deaktivieren Sie das Kontrollkästchen bei Stilfläche.
