Notas para definir las direcciones de los emplazamientos

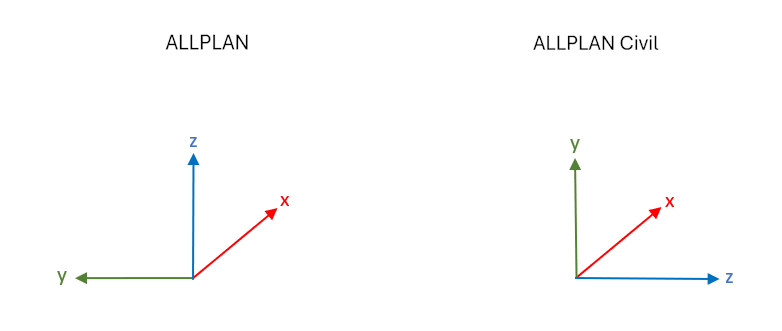

Definir la orientación del emplazamiento se debe transformar desde el sistema de coordenadas de ALLPLAN al sistema de coordenadas de ALLPLAN Civil.

Procedimiento para definir las direcciones de los ejes de coordenadas del emplazamiento en ALLPLAN Civil.

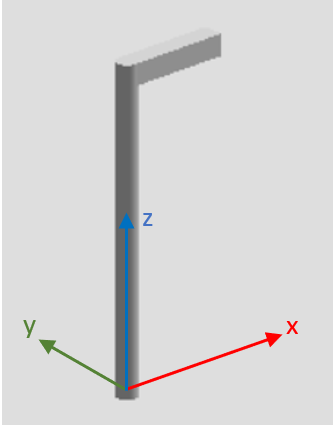

1. Detecta la orientación del objeto definido en ALLPLAN respecto al sistema de coordenadas global de ALLPLAN.

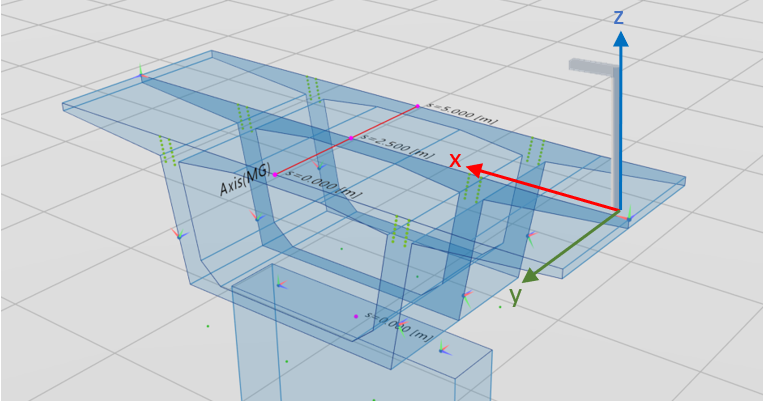

2. Teóricamente, posiciona el objeto en ALLPLAN Civil manteniendo las direcciones de estos ejes de coordenadas. El resultado es el objeto en ALLPLAN Civil en el sistema de coordenadas local de ALLPLAN.

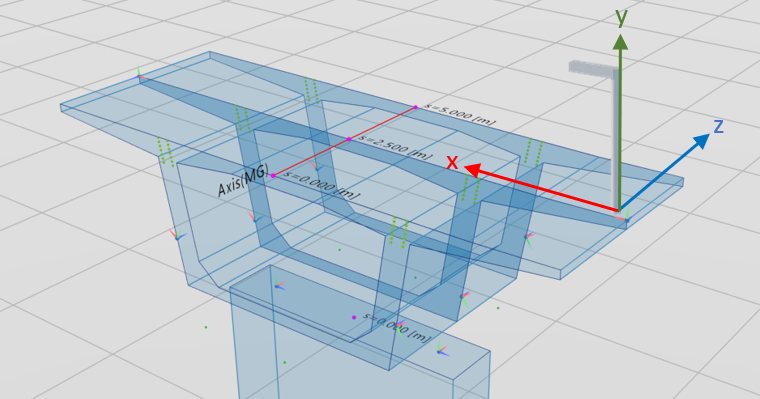

3. Transformar el sistema de coordenadas local de ALLPLAN en ALLPLAN Civil al sistema de coordenadas local de ALLPLAN Civil.



   Ahora configura las direcciones del eje X local y el eje local X en ALLPLAN Civil mediante las opciones del menú desplegable. Ver Definir las propiedades del emplazamiento del macro o del PythonPart.
