LOADPAZ

Define y calcula un carga de superficie horizontal global en los elementos estructurales asignados a esta carga mediante elementos.

En dirección longitudinal, la carga se aplica ortogonalmente al eje del elemento/viga, que se origina de la conexión de los centros de gravedad de las secciones transversales de los elementos cargados.

La carga de superficie se define mediante la magnitud de carga q. La «longitud de carga» vertical para la aplicación de la carga se puede evaluar automáticamente sobre la base de la sección transversal definida. La carga se puede aplicar en una parte de la sección transversal diferente de la sección transversal estructuralmente efectiva (por ejemplo, bordillos) usando la entrada de uload mediante la unidad estructural del tipo de carga. Además, se puede definir una longitud de carga definida por el usuario mediante la entrada de leff.

Además, la posición del punto de aplicación de la carga se puede definir mediante la entrada de pos.

Argumentos

uload

Número de la unidad estructural del tipo de carga, cuya superficie de contorno asignada debe tener en cuenta para evaluar la longitud de carga en dirección vertical.

Para esta evaluación se coloca un «cuadro delimitador» (rectángulo delimitador mínimo), cuyos lados son paralelos a los ejes de coordenadas de la sección transversal. El lado vertical más grande determina la longitud de la carga en la dirección Y tanto por tamaño (longitud) como por posición.

Nota: Se puede definir una longitud de carga definida por el usuario mediante la entrada de leff.

En ambos casos el punto de aplicación de la carga siempre se localiza en el punto medio de la línea de carga.

Nota: La posición del punto de aplicación de la carga se puede mover mediante la entrada de pos.

Nota: La entrada de uload no se tiene en cuenta si la posición pos y la longitud leff están definidas.

q

Magnitud de la carga de superficie [fuerza/ superficie] (valores positivos para las cargas en la dirección del eje Z local positivo los elementos).

Si la definición de la carga se realiza únicamente usando q (sin uload), las líneas límite de la sección transversal se tienen en cuenta para evaluar la longitud de la carga en dirección vertical. Para esta evaluación se coloca un «cuadro delimitador» (rectángulo delimitador mínimo), cuyos lados son paralelos a los ejes de coordenadas de la sección transversal. El lado vertical más grande determina la longitud de la carga en la dirección Y tanto por tamaño (longitud) como por posición.

Si no se definen otros parámetros, la carga se aplica con una magnitud constante en el punto medio de la longitud de carga lo largo del eje del elemento/viga.

Nota: Si se define la entrada de uload, la longitud de la carga se toma como se describe allí.

Nota: Si se define la entrada de leff, la longitud de la carga se tomará de ahí.

Nota: La posición del punto de aplicación de la carga se puede mover mediante la entrada de pos.

qe

Magnitud de la carga de superficie al final de los elementos cargados en dirección longitudinal [fuerza/superficie]

qm

Magnitud de la carga de superficie en medio de los elementos cargados en dirección longitudinal [fuerza/superficie]

pos

Definición del punto de aplicación de la carga

El punto de aplicación de la carga siempre se localiza en el punto medio de la longitud de carga.

Si falta esta entrada, la posición se origina de la evaluación automática de la longitud de carga.

Opcionalmente, el punto de aplicación de la carga se puede mover a un punto de referencia definido arbitrariamente introduciendo su nombre.

El centro de gravedad de la superficie de la sección transversal de los elementos cargados se puede utilizar ingresando COG.

Nota: Si se define la pos, también se tiene que definir leff o uload.

leff

Longitud de carga efectiva

Defina una longitud de carga diferente a la evaluada automáticamente para la entrada de q y uload.

El punto de aplicación de la carga siempre se localiza en el punto medio de esta longitud.

La posición no cambia como se ha definido debido a pos.

Ocurre algo especial si se define una longitud de carga leff sin definir la posición con pos. En este caso se toma como punto de aplicación de la carga el nodo estructural.

RESUMEN Y VISTA PREVIA

1. Carga aplicada directamente a la sección transversal (solo q)

2. Carga definida por la unidad estructural del tipo de carga (uload)

EJEMPLO / APLICACIONES COMUNES

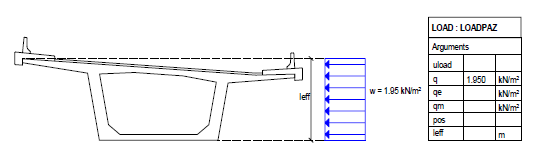

Ejemplo 1: Viento en la superestructura: Carga repartida constante aplicada directamente a la sección transversal

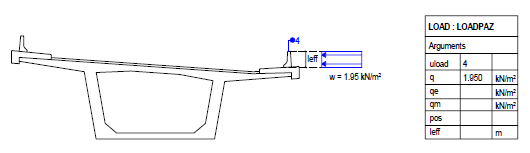

Ejemplo 2: Viento sobre el equipamiento - Carga aplicada mediante la unidad estructural 4 del tipo de carga

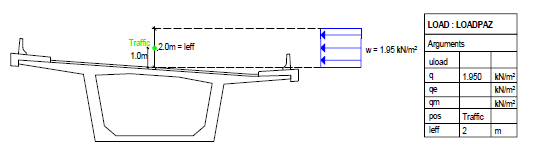

Ejemplo 3: Viento en el tráfico con 2 m de altura, carga excéntrica en el punto de referencia «Tráfico» (1 m sobre el nivel de la superficie de la calzada)
