LOADSETTLE

Aplica un emplazamiento a un resorte (tipo resorte de terreno) para calculas los asentamientos.

Los emplazamientos se pueden definir en relación con el sistema de coordenadas global o en relación con el sistema de coordenadas local de los elementos de resorte particulares (opción local).

Argumentos

dX

Emplazamiento en dirección X [longitud]

dY

Emplazamiento en dirección Y [longitud]

dZ

Emplazamiento en dirección Z [longitud]

local

Si esta opción está activada, los emplazamientos definidos se aplicarán en relación al sistema de coordenadas local de los elementos de resorte particulares, si no, en relación con el sistema de coordenadas global.

Nota: Con respecto a un enfoque de ingeniería apropiado no se aplicará ningún emplazamiento al elemento de resorte, sino una fuerza ficticia, que daría lugar a ese emplazamiento en el resorte, si solo este estuviera activo. Esta fuerza no se tiene en cuenta en el total de las cargas del sistema.

EJEMPLOS / APLICACIONES COMUNES

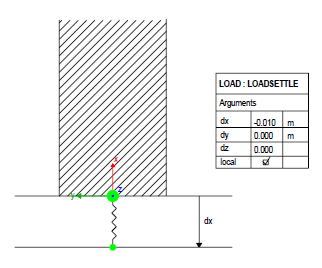

Ejemplo: Emplazamiento vertical de un resorte de terreno (estribo o pila definidos por defecto)

Posibilidad 1: local

Posibilidad 1: global
