Vorbauwagen

Definition von Vorbauwagen zur Verwendung bei der Aufgabe CANTILEVER in der statischen Berechnung von Freivorbaubrücken

Über das Kontextmenü (rechte Maustaste) des Menüpunkts Vorbauwagen können neue Placements für Vorbauwagen erstellt werden.

Die Definition des Placements des Vorbauwagens erfolgt im Eigenschaftenfenster.

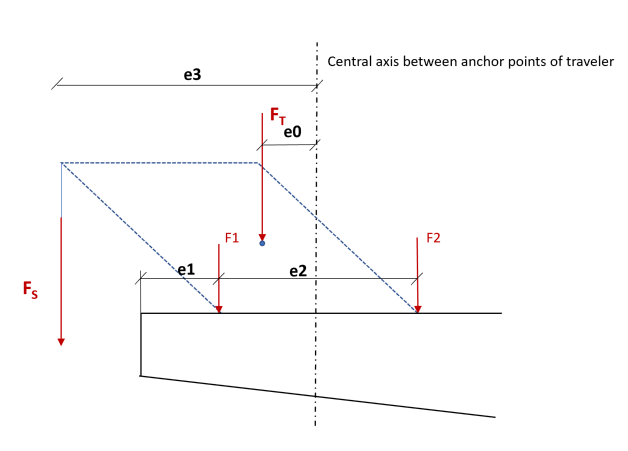

Die nachfolgende Skizze illustriert die Eingabe:

Allgemein

Name

Name des Placements zur weiteren Verwendung

Spezifikation

Gewichtskraft

Gewichtskraft des Vorbauwagens

e0

Abstand des Schwerpunkts des Vorbauwagens von der Mittelachse zwischen den beiden Verankerungspunkten

e1

Abstand des ersten Verankerungspunktes vom Rand der Struktur

e2

Abstand zwischen den beiden Verankerungspunkten

e3

Abstand des Lastangriffspunktes des Segments von der Mittelachse der Verankerungspunkte

Auswahl Lastangriffspunkt = Schwerpunkt des Segments oder benutzerdefinierter Wert
