Hinweise zur Richtungsauswahl des Placements

Zur richtigen Orientierung des Placements muss das Objekt vom ALLPLAN-Koordinatensystem in das ALLPLAN Civil-Koordinatensystem transformiert werden.

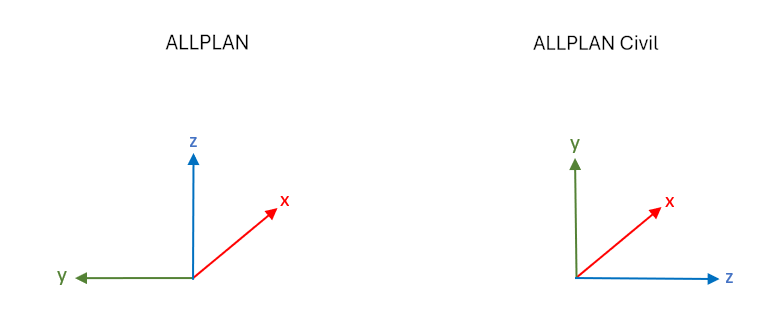

Koordinatensystem ALLPLAN - ALLPLAN Bridge

Vorgehensweise bei der Bestimmung der Richtungen der Koordinatenachsen des Placement-Objekts in ALLPLAN Civil

  1. Eruieren Sie die Lage des definierten Objekts in ALLPLAN bezüglich des globalen ALLPLAN-Koordinatensystems.

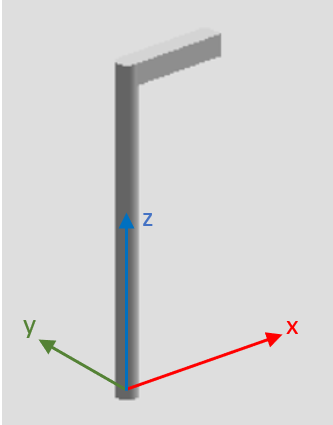

    Globales Koordinatensystem Allplan

  2. Positionieren Sie das Objekt gedanklich in ALLPLAN Civil unter Beibehaltung der Richtungen dieser Koordinatenachsen. Das Ergebnis ist das Objekt in ALLPLAN Civil im lokalen ALLPLAN-Koordinatensystem.

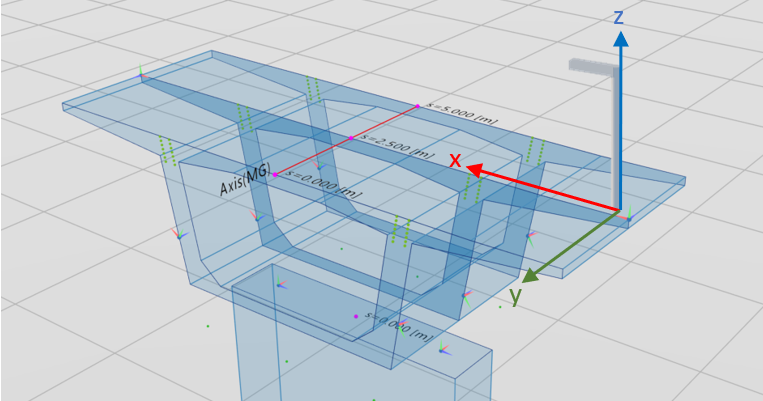

    Lokales Koordinatensystem ALLPLAN in AB

  3. Transformieren Sie das lokale ALLPLAN-Koordinatensystem in ALLPLAN Civil in das lokale ALLPLAN Civil-Koordinatensystem.

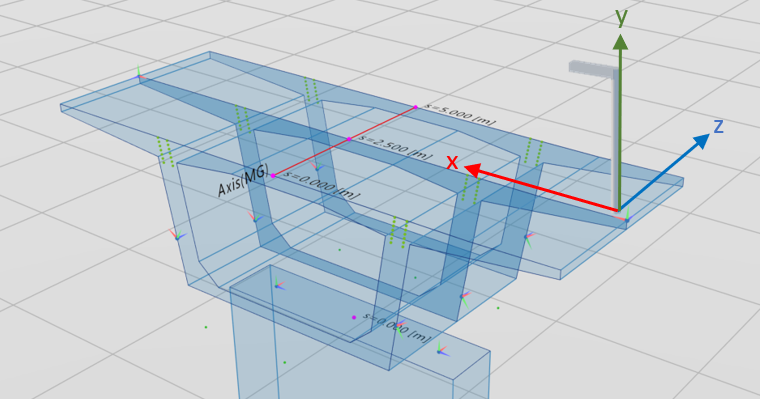

    Lokales Koordinatensystem ALLPLAN Bridge

    Nun können Sie die Richtungen der lokalen x-Achse und z-Achse in ALLPLAN Civil mithilfe der Optionen im Dropdown-Menü definieren - siehe Eigenschaften des Makro-Placements / PythonPart-Placements definieren.
