Weiteres

Toleranzen

Einstellung der Toleranzen für das Abbruchkriterium des nichtlinearen numerischen Lösungsverfahrens

Hinweis: Zurzeit erfolgt eine solche nichtlineare Berechnung nur für Kriechen & Schwinden

Gleichgewicht Residuum / Gleichgewicht Verschiebung

Erlaubte Abweichung der Näherungslösung für das Residuum in kN bzw. für die Verschiebungen in m und rad

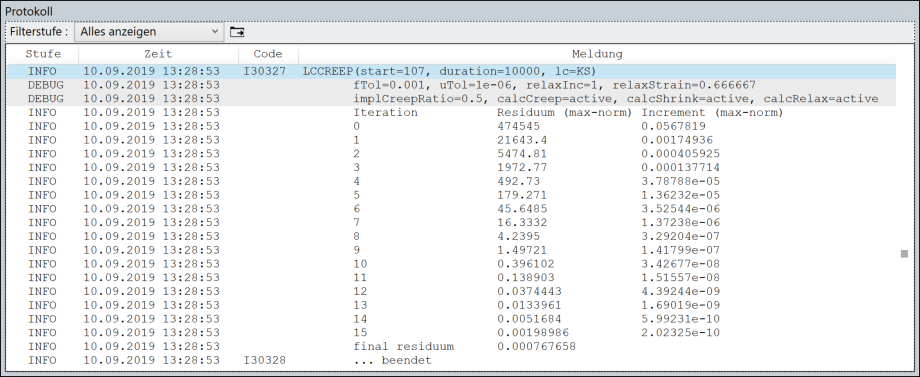

Die Konvergenz der einzelnen Iterationsschritte kann im Protokollfenster eingesehen werden (Residuum = Gleichgewicht Residuum, Increment = Gleichgewicht Verschiebung):

Im Falle, dass die Berechnung nicht konvergiert, kann die Toleranz für den entsprechenden Wert vergrößert werden.

Schubverformung (Timoshenko-Stab)

Schubverformung berücksichtigen

Berücksichtigung der Schubverformung gemäß Timoshenko zusätzlich zur Bernoulli-Hypothese (reine Biegeverformung)

Zeitabhängiger Elastizitätsmodul

E(t) berücksichtigen

Berücksichtigung des zeitabhängigen Elastizitätsmodul bei der Spannungsberechnung von zusammengesetzen Querschnitten (Verbundquerschnitte, vorgespannte Querschnitte) durch entsprechende Berücksichtigung der unterschiedlichen Steifigkeiten

Liste der Netz-Sets

Liste der programminternen und benutzerdefinierten Netz-Sets (siehe Struktureinheiten)

Über den Tootip in der Spalte Benutzungszähler eines bestimmten Netz-Sets wird eine Liste der Querschnitte und Struktureinheiten angezeigt, auf welche das jeweilige Netz-Set angewandt wird.
