Bezugsfläche lokal oder im Ebenenmodell - Unterschiede

Wenn Sie eine Bezugsfläche aus einer 3D-Fläche erstellt haben, liegt diese zunächst im Teilbild.

Wenn im Projekt eine Bauwerksstruktur mit Ebenenmodellen bereits vorhanden ist, dann können Sie mit der Palette Ebenen die lokale Bezugsfläche in ein Ebenenmodell einfügen.

Nach dem Einfügen in das Ebenenmodell sind die Bezugsflächen unabhängig von der lokalen Bezugsfläche. Bezugsflächen können aus dem Ebenenmodell extrahiert, als lokale Bezugsfläche in das aktuelle Teilbild eingefügt und bearbeitet werden.

Die Höhe von Architekturelementen kann nun entweder an die im Teilbild gespeicherte lokale Bezugsfläche angebunden werden, oder an die im Ebenenmodell enthaltene Bezugsfläche.

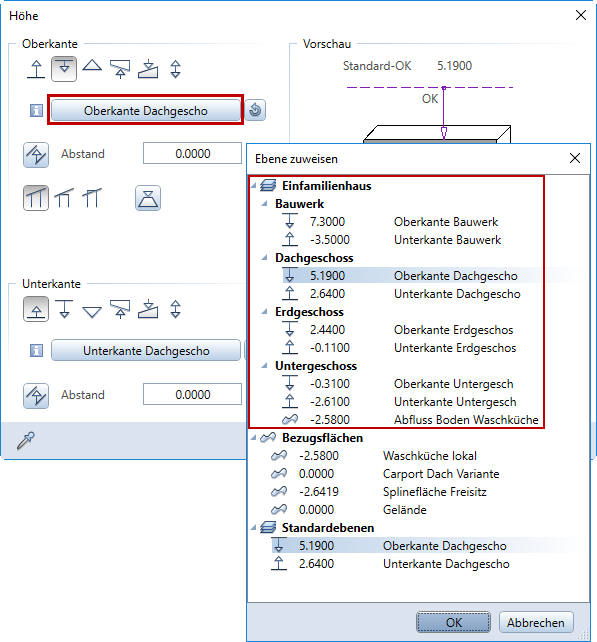

Abb.: Höhenanbindung, am Beispiel der Oberkante einer Wand: Oben werden die Bestandteile des Ebenenmodells Einfamilienhaus angeboten, unten die lokalen Bezugsflächen und die Standardebenen im Teilbild.

Tipp: Bezeichnung und Formateigenschaften von lokalen Bezugsflächen können auch in der Palette Eigenschaften geändert werden.

Hinweis: Bezugsflächen, die Teil eines Ebenenmodells sind, können in der Palette Ebenen bei eingeschaltetem Modifikationsmodus durch einen Klick auf die Bezeichnung umbenannt werden.
