Zeiger

Funktion mehrere Funktionen

Position horizontal

Position vertikal

Position unter Winkel

Position für Decken

Position für Decken unter Winkel

Position für Wände und Unterzüge

Positionssymbolform modifizieren

So setzen Sie einen Zeiger, nachdem eine Positionsbezeichnung abgesetzt wurde

1. Definieren Sie in der Zeiger-Symbolleiste die Form und Führung des Positionszeigers:
   • Aktivieren Sie Gerade, um den Positionszeiger als Gerade zwischen einem angetippten Punkt und dem Mittelpunkt des Positionstextes zu zeichnen.


     oder

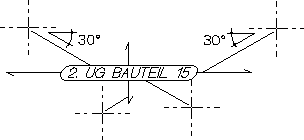

   • Aktivieren Sie Geknickt, um den Positionszeiger unter dem einzugebenden Knickwinkel zu zeichnen. Hierzu wird der Zeiger vom Bezugspunkt aus unter dem eingegebenen Winkel gezeichnet und dann senkrecht bzw. waagerecht mit dem Mittelpunkt des Positionstextes verbunden.


     oder

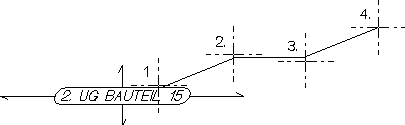

   • Aktivieren Sie Beliebig, um den Positionszeiger beliebig polygonal zu zeichnen.


2. Klicken Sie die Bezugspunkte bzw. die einzelnen Polygonpunkte an.
