Elementierung modifizieren

Aufgabenbereich Fertigteildecke

Aufgrund des Einflusses einer Vielzahl von Parametern der Werkskonfigurationen, Kataloge und/oder den vom Benutzer - während der Elementierung oder Modifikation - eingestellten, aktuellen Parametern und der jeweils aktuellen Elementgeometrie (Elementkontur und/oder Aussparungen) kann es vorkommen, dass Eisen und/oder Gitterträger bei der Erzeugung der Grundbewehrung entfallen und somit einzelne Elementbereiche (z.B. Elementecken mit spitzen Winkeln, schmale Stege zw. Aussparungen oder zw. Aussparungen und Elementrand) unbewehrt bleiben. Eine automatische Auswechselung entfallener Eisen und/oder Gitterträger ist im Programm nicht implementiert.

Daher sind insbesondere bei stark vom Rechteck abweichenden Elementkonturen und/oder dem Vorhandensein von Aussparungen Zusatzüberlegungen anzustellen. Diese Zusatzüberlegungen sind das, was man als ingenieurmäßige Betrachtung bezeichnet und was auch die reine "black-box" Anwendung der Rolle Fertigteile durch vollkommen unerfahrene Personen verbietet! Insbesondere verbietet sich auch eine Erzeugung von Produktionsdaten ohne vorherige, zumindest stichprobenartige Überprüfung der erzeugten Bewehrung, durch Einblenden derselben.

So modifizieren Sie ein Decken-/Dachfeld

  1. Klicken Sie auf Elementierung modifizieren (Aufruf).

    Ist die Sichtbarkeit der Hilfskonstruktion in der Bildschirmdarstellung ausgeschaltet, wird diese nach Ausgabe eines Hinweises automatisch aktiviert. Beachten Sie, dass die Sichtbarkeit auch nach dem Beenden der Funktion bestehen bleibt.

  2. Klicken Sie das zu modifizierende Verlegefeld in der Zeichnung an. Das Verlegefeld wird in Signalfarbe dargestellt.

    Hinweis: Zum Aufruf der Dialog-Symbolleiste Verlegefeld elementieren können Sie auch mit der linken Maustaste auf eine der Auflagerlinien doppelklicken oder im Kontextmenü einer Auflagerlinie den Eintrag Eigenschaften wählen.

  3. Stellen Sie in den Eigenschaften die Grundparameter zur Elementierung und Bewehrung der Decken-/Dachplatten ein. Gegenüber der Neueingabe können einige Parameter nicht verändert werden.
  4. Nach Aktivieren der Schaltfläche stehen Ihnen weitere Parameter zur Modifikation zur Verfügung.
  5. Wählen Sie in der Dialog-Symbolleiste die gewünschten Verteilungsvarianten, z.B. Spannrichtung, Halb- oder Standardplatten, Bewehrungstyp, etc.
  6. Bestätigen Sie Ihre Eingaben mit OK, wird das aktive Verlegefeld modifiziert.

So modifizieren Sie Auflagerbedingungen

  1. Klicken Sie auf Elementierung modifizieren (Aufruf).
  2. Klicken Sie ein Verlegefeld in der Zeichnung an.
  3. Das Verlegefeld wird in Signalfarbe dargestellt. Klicken Sie nun auf die gewünschte Auflagerkante. Alle Auflagerbedingungen werden Ihnen zum Modifizieren angeboten.

Hinweis:

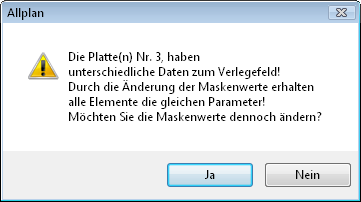

Mit der Funktion Parameter, Grundbewehrung modifizieren (Aufruf) können einzelne Platten des Verlegefeldes geändert werden. Wenn anschließend die Funktion Elementierung modifizieren ausgeführt wird, werden die Parameter des Verlegefeldes wieder auf alle Platten geschrieben. Die mit der Funktion vorgenommenen Änderungen gehen verloren. Mit einer Meldung werden Sie darauf hingewiesen. Sie können entscheiden, ob Sie die Modifizierung durchführen oder nicht.
