Zwangspunkttest

Aufgabenbereich Lageplan

Mit dieser Funktion stellen Sie fest, ob die erforderlichen Mindestabstände zu einer Achse eingehalten werden.

So überprüfen Sie ein Element auf Zwangspunkte

  1. Klicken Sie auf Zwangspunkttest (Aufruf).
  2. Klicken Sie auf ein Element bzw. eine Elementverbindung.
  3. Klicken Sie in den Eingabeoptionen auf Bemaßung, wenn die innerhalb des Zwangspunktabstandes liegenden Punkte bemaßt werden sollen. Ansonsten werden sie lediglich durch Linien gekennzeichnet.
  4. Geben Sie den Zwangspunktabstand ein.
  5. Wählen Sie in den Eingabeoptionen, was überprüft werden soll:
    Punkte
    Zw-Pkt
    Elemen
    Zw-Ele
    Punkte, die direkt auf dem Ausgangselement liegen, werden durch ein extra Symbol gekennzeichnet.
  6. Aktivieren Sie die Elemente, die überprüft werden sollen.

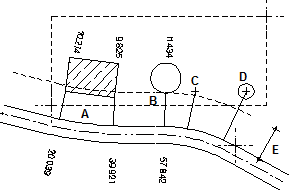

Beispiel

Hinweis: Falls die Bemaßung eingeschaltet ist und ein großer Abstandswert eingegeben wurde, kann eine Abszissen/-Ordinaten Bemaßung als reine Grafik realisiert werden.
