Einfach viertelgewendelte Treppe

Aufgabenbereich Treppe + Innenausbau

Mit dieser Funktion konstruieren Sie einfach viertelgewendelte Treppen.

So erstellen Sie eine einfach viertelgewendelte Treppe

1. Klicken Sie auf Einfach viertelgewendelte Treppe (Aufruf).


   Rufen Sie Einfach viertelgewendelte Treppe auf eine der folgenden Arten auf

   • Actionbar: Rolle Architektur Aufgabe Rohbau Aufgabenbereich Treppe

   • Menüleiste: Erzeugen Architektur Treppen

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Treppen

2. Geben Sie die sechs Punkte des Grundrisspolygons an (der erste und der letzte Punkt definieren den Antritt der Treppe). Es können auch beliebige Grundrissformen definiert werden.
   Nutzen Sie dabei die Konstruktionshilfen in Dialogzeile und Kontextmenü.


   Beim Zeichnen von Linien und Polygonen stehen in der Dialogzeile folgende Konstruktionshilfen zur Verfügung:


   Symbol	Funktion	Verwendung
   	Kein Symbol gedrückt	Die Linie kann in beliebigen Winkeln gezeichnet werden. Dies ist die Standardeinstellung.
   	Eingabe im rechten Winkel	Die Linie kann nur orthogonal zum aktuellen Systemwinkel gezeichnet werden.
   	Eingabe im Winkelsprung	Die Linie kann nur in bestimmten Winkeln gezeichnet werden.
   15.00	Winkelsprung	Hier legen Sie den Winkel für den Winkelsprung fest (nur möglich, wenn aktiviert ist).

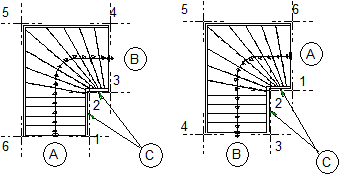

   (A) Antritt
   (B) Austritt
   (C) Innenwange

3. Wollen Sie die Lauflinie neu positionieren, klicken Sie auf Bezugswange und wählen Sie die Bezugswange für die Lauflinie innen, außen oder mittig. Wenn Sie innen oder außen wählen, können Sie mit Abstand den Abstand zwischen Lauflinie und Wange eingeben.
4. Klicken Sie auf Höhe um die Höhenkoten der Treppe einzustellen.
5. Durch Klicken von Parameter übernehmen können Sie die Bauteilparameter einer bestehenden Treppe einlesen.
6. Klicken Sie die rechte Maustaste bzw. auf OK in der Dialog-Symbolleiste, um die aktuellen Parameter zu bestätigen.
7. Definieren Sie nun die Geometrie der Treppe (Auftritt, Steigung ..).
8. Klicken Sie auf , und definieren Sie die einzelnen Treppenbauteile.
   Bestätigen Sie die Einstellungen mit OK.
9. Klicken Sie auf Schließen um die Treppenkonstruktion abzuschließen, und bestätigen Sie die Abfrage mit Ja.

   Die Treppe wird gespeichert, und die Konstruktion ist damit beendet.

10. Setzen Sie die Beschriftung der Treppe ab.

Grundriss-Beispiele
