Neuen Kameraweg setzen

Funktion Kameraweg setzen

So setzen Sie einen neuen Kameraweg

1. Klicken Sie auf Kameraweg setzen (Aufruf).


   Rufen Sie Kameraweg setzen auf eine der folgenden Arten auf:

   • Actionbar: Rolle Konstruktion Aufgabe Visualisieren Aufgabenbereich Kamera
   • Kontextmenü: Cursor über freier Zeichenfläche Rechte Maustaste
   • Menüleiste: Ändern Visualisierung Animation
   • Palette: Funktionen Bereich Ändern im Modul:

   Animation

   Die Palette Kameraweg wird eingeblendet.

2. Klicken Sie in der Symbolleiste der Palette auf Neuer Kameraweg.

   Die Palette Neuer Kameraweg wird eingeblendet.

3. Geben Sie als Kameraname einen Namen an, unter dem die Kamera (bzw. der für sie festgelegte Weg) in der Palette Kameraweg eingetragen werden soll.
4. Bestimmen Sie die Art der perspektivischen Darstellung des Modells (Parallel- oder Zentralprojektion) sowie die Größe der Kamerasymbole, mit denen diese in den Grafikfenstern dargestellt werden sollen.
5. Klicken Sie neben Kamera setzen auf Ausführen.

   Die Palette Kamera bearbeiten und die Eingabeoptionen werden eingeblendet.



   Eingabeoptionen werden als Symbolleiste eingeblendet, wenn eine Funktion mehrere Möglichkeiten zur Ausführung bietet. Im Menü Ansicht - Eingabeoptionen können Sie festlegen, an welcher Stelle des Bildschirms die Eingabeoptionen angezeigt werden.

6. Geben Sie Brennweite bzw. Sichtwinkel sowie Blendenschritt und Fokusabstand der Kamera an.


   Sichtwinkel

   Hier stellen Sie - alternativ zur Brennweite - den Sichtwinkel der Kamera ein (Voreinstellung 47 Grad). Für eine Weitwinkelsicht wird der Wert erhöht, für einen Blick durch ein Tele-Objektiv verkleinert.

   Hinweis: Die Parameter Sichtwinkel und Brennweite stehen miteinander in direktem Zusammenhang. Eine Änderung des Sichtwinkels der Kamera hat eine Änderung der Brennweite zur Folge und umgekehrt.
   Der Sichtwinkel wird diagonal gemessen.
   Sichtwinkel, Brennweite und Bilddiagonale sind geometrisch voneinander abhängig:

   tan (Kamerawinkel / 2) = (Bilddiagonale / 2) / Brennweite



   1 Bilddiagonale (diese beträgt 43,3mm z.B. bei einem Kleinbildfilm)
   2 Brennweite
   3 Sichtwinkel



   Brennweite

   Hier stellen Sie - alternativ zum Sichtwinkel - die Brennweite der Kamera ein. Die Brennweite entspricht den Objektiven einer Kleinbild-Kamera (20mm = extremes Weitwinkel, 135 mm = leichtes Teleobjektiv). Die Voreinstellung von 50mm entspricht dem Normalobjektiv.

   Hinweis: Die Parameter Sichtwinkel und Brennweite stehen miteinander in direktem Zusammenhang. Eine Änderung des Sichtwinkels der Kamera hat eine Änderung der Brennweite zur Folge und umgekehrt.
   Der Sichtwinkel wird diagonal gemessen.
   Sichtwinkel, Brennweite und Bilddiagonale sind geometrisch voneinander abhängig:

   tan (Kamerawinkel / 2) = (Bilddiagonale / 2) / Brennweite



   1 Bilddiagonale (diese beträgt 43,3mm z.B. bei einem Kleinbildfilm)
   2 Brennweite
   3 Sichtwinkel

   Tipp: Unterschiedliche Einstellungen aufeinander folgender Kamerapositionen werden automatisch interpoliert. So erreichen Sie z. B. Zoom-Effekte, ohne Aug- und Zielpunkt umzustellen.

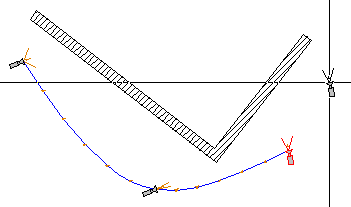

7. Legen Sie die erste der für den Kameraweg vorgesehenen Kamerapositionen (= Startpunkt der Kamerafahrt) auf eine der folgenden Arten fest:
   • Klicken Sie im Grafikfenster zuerst den vorgesehenen Standort der Kamera an und drehen Sie sie dann in die gewünschte Blickrichtung, indem Sie einen Richtungspunkt anklicken oder in der Dialogzeile einen Winkel (bzgl. der positiven X-Achse) eingeben.

     Tipp: Zeichnen Sie bei einem komplexeren Verlauf den Kameraweg mit Einzelpunkten vor (vgl. Einzelpunkt), deren Koordinaten Sie an dieser Stelle durch einfaches Anklicken übernehmen können.

   Oder:

   • Stellen Sie im Grafikfenster die gewünschte Ansicht ein und klicken Sie in den Eingabeoptionen auf Kameraeinstellung aus aktivem Fenster übernehmen.
8. Legen Sie auf die gleiche Weise alle übrigen von Ihnen vorgesehenen Kamerapositionen fest; in jeder Kameraposition können auch Brennweite bzw. Sichtwinkel sowie Blendenschritt und Fokusabstand der Kamera variiert werden.

   Wichtig!
   Es müssen mindestens 2 Kamerapositionen definiert werden.

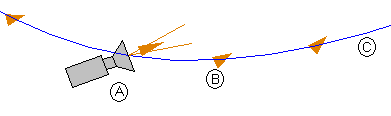

   Detail-Ausschnitt:



   (A) Kamerasymbol mit Blickrichtung und Kamerawinkel bzw. Brennweite (hier Teleobjektiv, 18 Grad bzw. 135mm)

   (B) Zwischenschritt mit Blickrichtung

   (C) Kameraweg (= Spline mit Anschlussrichtung)

9. Beenden Sie die Eingabe der Kamerapositionen mit ESC.

   Die Palette Kameraweg bearbeiten wird eingeblendet; die von Ihnen für den Kameraweg festgelegten Kamerapositionen sind unter Kameras eingetragen.

   Tipp: Überprüfen können Sie die einzelnen Kamerapositionen, indem Sie in der betreffenden Zeile auf Kameraposition im aktiven Fenster anzeigen klicken. Möchten Sie eine zusätzliche Kameraposition einfügen oder eine der Kamerapositionen ändern verfahren Sie, wie unter "Kameraweg modifizieren" beschrieben.

10. Klicken Sie auf Film aufzeichnen, um über die Palette Name Kameraweg die Filmaufzeichnung zu starten (vgl. auch Film aufzeichnen -> Aus Kameraweg).

    Oder:

    Beenden Sie die Funktion mit ESC.
