Catalogue Types de plaques - Dalle alvéolaire en béton précontraint

Bibliothèques pour éléments préfabriqués béton

Onglet 'Général'

créé :

date de création du groupe de données.

Dernière modification :

date de la dernière modification.

Désignation :

Désignation quelconque. Celle-ci apparaît dans le champ de liste Type des paramètres de base du Calepinage d'une dalle, si aucune entrée n'est disponible dans le champ de saisie Description. Vous pouvez ainsi attribuer un nom abrégé au catalogue et définir une description détaillée pour le calepinage.

Description :

Désignation quelconque. Celle-ci apparaît dans le champ de liste Type des paramètres de base du Calepinage d'une dalle.

Epaisseur plaque :

Valeur par défaut de l'épaisseur de plaque.

Longueur de plaque maxi :

Valeur maximale de longueur de la plaque. Si cette valeur est dépassée lors du calepinage, un message correspondant est émis.

Profil longitudinal / face avant :

Champ de sélection du catalogue Profils de joints. Ces profils seront utilisées pour le calepinage. Tous les bords auxquels un profil côté longit. est attribué se voient attribuer l'attribut Bord propre ou Bord d'application.
Si l'attribut doit tout de même être attribué à un bord de plaque sans profilage, un profil "lisse" doit être défini dans le catalogue Profils de joints et attribué ici.

Sur les côtés d'appui, les profils peuvent être modifiés via les conditions d'appui. Les profils au niveau des joints peuvent être modifiés à l'aide de la fonction Modifier les paramètres de l'armature de base.
Vous définissez la représentation et l'annotation des profils dans le menu Configuration.

Largeur de plaque standard :

Valeur par défaut de largeur de plaque. Elle est utilisée comme base pour le calepinage des plaques non découpées.

Largeur min. de plaque d'ajustement :

Valeur minimale de largeur de plaque. Si cette valeur n'est pas atteinte, une bande noyée est coulée sur place ou deux plaques ajustées sont créées, en fonction de vos réglages.

Largeur max. de plaque d'ajustement :

Valeur maximale pour la largeur d'une plaque découpée. Si cette valeur est dépassée, deux plaques ajustées sont créées.

Distance min. entre les coupes et l'âme au début ou à la fin :

Valeur minimale pour la distance gauche ou droite des coupes dans la zone des corps creux par rapport à l'âme. Les largeurs possibles des plaques ajustées et les positions des ouvertures sont déterminées sur la base de cette entrée.

Convertir une coupe en axe :

Lors de la création des plaques ajustées, il s'agit d'essayer de réaliser la coupe le plus possible dans l'axe des corps creux, et de choisir des largeurs d'appui dans les limites des valeurs admissibles. Si cela ne conduit pas à une plaque admissible, les distances minimales des coupes par rapport aux âmes sont utilisées.

Dead weight pour un calcul simplifié :

Si une valeur différente de 0,000 [to/m2] est saisie, un calcul du poids simplifié est effectué ; par exemple, les corps creux fermés ne sont pas pris en compte lors du calcul du poids et du volume de l'élément préfabriqué. Dans ce cas, le poids de l'élément est calculé en multipliant la surface de la plaque par la valeur définie ici pour le dead weight, et le volume est calculé en divisant le poids déterminé par le Poids béton armé, tiré du Catalogue Qualités de béton.

Onglet 'Evidements 1'

Les évidements plus importants que ceux définis ici peuvent être réalisés via des constructions métalliques interchangeables. La largeur d'évidement détermine également la quantité d'âmes séparées.

Petit évidement entre 2 âmes :

Longueur maximale des évidements qui ne sont pas plus larges que l'espace disponible entre deux âmes.

Evidements moyens :

Distances minimales entre les bords pour les évidements plus larges que les petits évidements, mais qui ne dépassent pas les dimensions définies dans les onglets Evidements 1 et Evidements 2.

La définition des distances minimales permet d'éviter aux âmes de plaques non productibles ou susceptibles de se rompre, en augmentant l'évidement jusqu'au bord de la plaque. Toutefois, les distances sont uniquement pris en compte que si le déplacement des évidements de taille moyenne n'est pas autorisé.
De cette manière, les évidements d'angle ou de tête se trouvant sur les bords de la pièce et provoquant des nervures étroites en raison de l'appui du panneau ne sont pas traitées comme des évidements dans la zone latérale ou au milieu de la plaque, mais conservent leur position.

En outre, en raison des distances minimales, un évidement de champ au milieu de la plaque peut donner lieu à un évidement d'appui dans le cartouche ou à un évidement de champ dans la zone latérale. Un évidement d'appui dans le cartouche ainsi qu'un évidement de champ dans la zone latérale peuvent à leur tour être transformés en un évidement d'appui dans la zone d'angle.

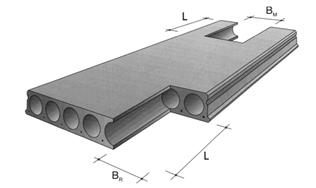

Evidement d'appui dans la zone d'angle / le cartouche :

Dimensions maximales pour les évidements, selon l'illustration ci-dessous.

Si le déplacement de l'évidement n'est pas autorisé et si, dans le cas d'évidements dans le cartouche, la distance au bord par rapport au côté longitudinal est inférieure à la distance minimale pour les évidements de taille moyenne, un évidement est créé dans la zone d'angle lors du calepinage.

Remarque : les deux options d'évidement présentées sont impossibles dans "une" plaque.

Parties de plaques saillantes aux angles et en tête :

Rapport longueur/largeur maximal admissible pour les parties de plaques saillantes ou en tête, en raison des évidements d'appui dans le cartouche. Chaque partie saillante doit être perpendiculaire et parallèle au sens de portée et est examinée séparément.

Si une partie saillante de la dalle ne respecte pas le critère, la plaque est marquée avec le code pour l'état d'élément Géométrie non autorisée. Vous devez alors décider de la marche à suivre (par exemple, placer des points de contrôle, ...).

Onglet 'Evidements 2'

Les évidements plus importants que ceux définis ici peuvent être réalisés via des constructions métalliques interchangeables. La largeur d'évidement détermine également la quantité d'âmes séparées.

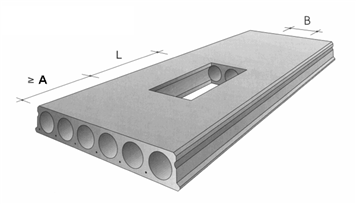

Evidement de champ au milieu de la plaque :

Dimensions maximales et distance au bord minimale pour les évidements, selon l'illustration ci-dessous.

Si la distance minimale au bord n'est pas atteinte et si le déplacement de l'évidement est autorisé, l'évidement est déplacé à la distance indiquée lors du calepinage.
Si l'évidement n'est pas autorisé, mais que la distance du bord à la face est supérieure à la distance minimale pour les évidements de taille moyenne dans l'onglet Evidements 1, un message est émis lors du calepinage.
Si le déplacement n'est pas autorisé et que les distances aux bords sont inférieures aux distances minimales pour les évidements de taille moyenne dans l'onglet Evidements 1, un évidement est créé dans le cartouche, dans la zone latérale ou dans la zone d'angle lors du calepinage.

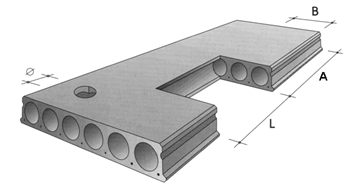

Evidement de champ dans la zone latérale :

Dimensions maximales et distance au bord minimale pour les évidements, selon l'illustration ci-dessous.

Si la distance minimale au bord n'est pas atteinte et si le déplacement de l'évidement est autorisé, l'évidement est déplacé à la distance indiquée lors du calepinage.
Si l'évidement n'est pas autorisé, mais que la distance du bord à la face est supérieure à la distance minimale pour les évidements de taille moyenne dans l'onglet Evidements 1, un message est émis lors du calepinage.
Si le déplacement n'est pas autorisé et que la distance du bord à la face est inférieure à la distance minimale pour les évidements de taille moyenne dans l'onglet Evidements 1, un évidement est créé dans la zone d'angle lors du calepinage.

Onglet 'Corps creux'

Le nombre, le type et la position des corps creux. Vous pouvez créer jusqu'à six zones.

Nombre :

Nombre de corps creux pour la zone actuelle.

Type :

Champ de sélection du catalogue Corps creux.

Dist. X/Y :

Entraxe des corps creux par rapport au bord de la plaque ou à l'axe du dernier corps creux dans la direction X, ainsi que distance au bord des corps creux par rapport au bord inférieur de la plaque dans la direction Y pour la zone actuelle.

Onglet 'Ancrage de montage/de transport'

Les ancrages de montage/transport peuvent être calculés selon deux algorithmes différents. Soit vous calculez les ancrages de montage/transport uniquement en fonction du poids de la plaque, soit vous les calculez en fonction de la largeur et du poids de la plaque. La boîte de dialogue de sélection Calcul selon, avec les options Poids et Poids+Largeur, est prévue à cet effet. Le contenu de l'onglet change en fonction de la sélection.

• Pour le réglage Poids, réglez les valeurs ci-dessous :

  Position :

  Position des ancrages de montage et de transport par rapport aux bords des plaques.
  Les côtés longitudinaux sont les côtés de la boîte min/max circonscrite parallèles au sens de portée de la plaque. Il en résulte les axes longitudinaux sur la base de la distance du bord de la plaque du côté longitudinal dans le sens transversal ou du numéro du corps creux. La distance du bord de la plaque de la face avant dans le sens de portée est déduite du point d'intersection des axes longitudinaux avec les faces avant ou les coupes en biais.

  Exemple de position de l'ancrage de montage/de transport

  Remarque : le nombre de rangées d'ancrage dépend de la largeur de l'élément.

  Types d'ancrages :

  type d'ancrage de montage et de transport. Vous pouvez définir différents types d'ancrages en fonction du poids de la plaque. Dans les zones de liste pour le N° de fichier et l'Entrée, vous disposez des entrées du catalogue Inserts d'Allplan.
• Pour Poids+Largeur, vous disposez des possibilités de réglage suivantes

  Position :

  Position des ancrages de montage et de levage par rapport aux bords des plaques de face avant. La distance du bord de la plaque de la face avant est déduite du point d'intersection des axes longitudinaux avec les faces avant ou les coupes en biais.

  Types d'ancrages :

  type d'ancrage de montage et de transport. Vous pouvez définir jusqu'à huit types d'ancrage différents en fonction de la largeur et du poids de la plaque.
  Pour chaque ligne, vous définissez les paramètres Jusqu'à la largeur de la plaque [mm], Jusqu'au poids de la plaque [t], Corps creux 1, Corps creux 2 et Insert à définir. Notez que les entrées s'effectuent dans les champs de saisie correspondants - et non pas directement dans le tableau

  A l'exception du paramètre Corps creux 2, tous les autres paramètres doivent toujours être saisis pour obtenir une ligne complète. Contrairement au Poids, cette variante offre la possibilité de définir uniquement les paramètres pour le Corps creux 1. Seuls deux ancrages sont alors installés dans le corps creux défini. Sinon, quatre ancrages sont toujours créés dans les deux corps creux définis.

  La définition de l'insert s'effectue dans la sous-boîte de dialogue Sélection de l'insert. Pour le chemin de l'insert, vous avez le choix entre Bureau, Projet ou Privé, ainsi que catalogue Fabricants ou catalogue Articles. Si vous choisissez l'une des trois premières options, le choix du fichier et de l'entrées'effectue ensuite. Pour les options catalogue Fabricants ou le catalogue Articles, sélectionnez le catalogue souhaité, la classe et, le cas échéant, la sous-classe ainsi que l'article.

  Les trois boutons situés au-dessus des champs de saisie permettent d'ajouter ou de supprimer des lignes dans le tableau. L'option vous permet d'insérer une nouvelle entrée avant l'entrée sélectionnée dans le tableau. L'option vous permet d'insérer une nouvelle entrée à la fin du tableau. L'option vous permet de supprimer l'entrée sélectionnée dans le tableau. Pour modifier les paramètres existants d'une entrée, cliquez sur celle-ci et saisissez les nouvelles valeurs dans les champs de saisie.

Onglet 'Isolation'

Type
Epaisseur / Matériau :

Si vous souhaitez définir une isolation sur la face inférieure du type de panneau, saisissez d'abord l'épaisseur, puis sélectionnez le matériau d'isolation souhaité parmi les matériaux d'isolation possibles affichés dans le champ de liste Matériau.

Remarque : si le matériau isolant souhaité n'est pas affiché dans la sélection, cela signifie que l'épaisseur saisie ne correspond pas à l'épaisseur du matériau souhaité inscrite dans le catalogue Matériaux isolants.
Si l'option Définir les dimensions est activée pour le matériau isolant sélectionné dans l'onglet Positionnement, des panneaux isolants individuels sont posés. Dans le cas contraire, un panneau isolant aux dimensions de l'élément préfabriqué est obtenu.

Faces avant / Côtés longitudinaux

C'est ici que vous définissez les paramètres pour les appuis en béton sur la face inférieure des panneaux, séparément pour les côtés frontaux et longitudinaux. Les variantes disponibles sont Aucune utilisation, Coussin en béton et Poutre en béton. Selon la variante choisie, vous devrez définir les paramètres suivants :

• Coussin en béton des faces avant : Définissez la référence à un insert et choisissez, dans le champ de liste pour le mode de saisie, entre les variantes sous chaque âme ou sous certaines âmes (n°). Si vous sélectionnez sous certaines âmes (n°), saisissez les numéros des âmes sous lesquelles les coussins de béton doivent être créés, séparés par une virgule (par exemple : 2,8,14).
  Dans le champ de saisie Distance au bord, vous pouvez saisir la distance entre le point de référence de l'insert linéaire sélectionné et le bord de la plaque.
• Coussin en béton des côtés longitudinaux : Définissez la référence à un Insert et, dans le champ de liste du Mode de saisie, choisissez une variante. Si vous choisissez la variante du milieu du bord de la plaque vers les deux côtés, définissez la Distance des coussins en béton au-dessous, ainsi que la Distance minimale. Pour du site deux autres variantes, vous devrez également définir la Distance initiale entre le premier coussin en béton et le point d'angle respectif. Toutes les distances sont calculées par rapport aux points de référence des inserts linéaires sélectionnés.
  Dans le champ de saisie Distance au bord, vous pouvez saisir la distance entre le point de référence de l'insert linéaire sélectionné et le bord de la plaque.
• Poutres en béton pour les côtés frontaux ou longitudinaux : Définissez la référence à un Insert.
  Dans le champ de saisie Distance au bord, vous pouvez saisir la distance entre le point de référence de l'insert linéaire sélectionné et le bord de la plaque.

Remarque : pour la référence à l'insert linéaire, les valeurs numériques N° de fichier et Entrée doivent correspondre aux numéros du catalogue d'inserts d'Allplan !
L'insert à sélectionner pour le coussin en béton doit être un groupe d'inserts, composé d'au moins un insert linéaire avec le réglage Interaction avec élément préfabriqué = positive (fusion) pour définir le contour du coussin en béton en vue de dessus. La longueur de l'insert linéaire défini doit correspondre à l'épaisseur définie de la couche isolante correspondante.
Pour l'insert de la poutre en béton, il doit s'agir d'un insert linéaire avec le réglage Interaction avec élément préfabriqué = positive (fusion), qui sert à définir le contour du rembourrage en béton dans la vue latérale.

Onglet 'Réservation'

Faces avant / Côtés longitudinaux

C'est ici que vous définissez les paramètres des réservation à la rive supérieure de la plaque, séparément des faces avant et côtés longitudinaux. Les variantes disponibles sont Aucune utilisation, Insert linéaire et Paramètres. Selon la variante choisie, vous devrez définir les paramètres suivants :

• Insert linéaire pour les faces avant : définissez la référence à un Insert linéaire ponctuel et, dans le champ de liste du Mode de saisie, choisissez entre les variantes dans chaque corps creux ou dans certains corps creux (n°). Si vous sélectionnez l'option dans certains corps creux (n°), saisissez les Numéros des corps creux dans lesquels les coupes doivent être créées, séparés par une virgule (par exemple 2,8,14).
  Dans le champ de saisie Distance au bord, vous pouvez saisir la distance entre le point de référence de l'insert linéaire sélectionné et le bord de la plaque.
• Paramètres des faces avant : définissez la Longueur A et la Largeur B de la coupe à créer. Les autres paramètres de saisie sont identiques à ceux de la variante Insert linéaire.

• Insert linéaire pour les côtés longitudinaux : Définissez la référence à un Insert linéaire ponctuel et, dans le champ de liste du Mode de saisie, choisissez une variante. Si vous choisissez la variante du milieu du bord de la plaque vers les deux côtés, définissez la Distance des réservations au-dessous, ainsi que la Distance minimale. Pour les deux autres variantes, vous devrez également définir la Distance initiale entre la première réservation et le point d'angle respectif. Toutes les distances sont calculées par rapport aux points de référence des inserts linéaires sélectionnés.
  Dans le champ de saisie Distance au bord, vous pouvez saisir la distance entre le point de référence de l'insert linéaire sélectionné et le bord de la plaque.
• Paramètres des côtés longitudinaux : définissez la Longueur A, les Largeurs B et C, la Profondeur D, ainsi que les Chambres (corps creux) dans lesquelles la réservation doit se trouver. Les autres paramètres de saisie sont identiques à ceux de la variante Insert linéaire. Cependant, vous ne pouvez pas définir de Distance au bord.


Remarque : pour la référence à l'insert linéaire, les valeurs numériques N° de fichier et Entrée doivent correspondre aux numéros du catalogue d'inserts d'Allplan !

Onglet '->Usine'

Attribution des entrées individuelles aux usines respectives.

L'entrée sélectionnée est uniquement valable pour les usines représentées en bleu ou, si aucune usine n'est affichée en surbrillance, pour toutes les usines.
