Match View

Tool(s): Plan Display

You can match an isometric view of selected elements and place it anywhere in the drawing.

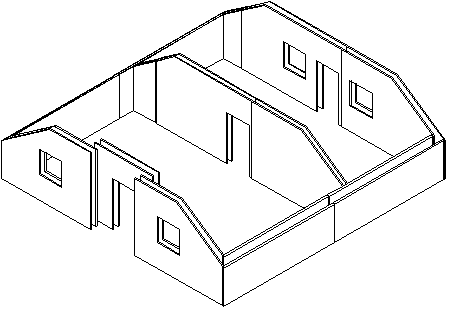

Isometric view for layout plan (example)

To create a view

1. Click Plan Display (How) and then Match view.


   Vous pouvez appeler la fonction Représentation du plan de pose de l'une des manières suivantes

   • Barre d'actions : Rouleau Eléments préfabriqués Tâche Dalle préfabriquée Domaine d'activité Precast Slab

   • Barre de menu : Créer Precast Dalle préfabriquée/Mur préfabriqué/Elément préfabriqué

   • Palette Fonctions Zone Créer dans le module :

   Dalle préfabriquée

   Mur préfabriqué

   Elément préfabriqué

2. Go to the viewport toolbar and select an isometric view (, , , ) for the current viewport.
3. Open a selection rectangle around the precast elements you want to display.

   Note: You cannot create an isometric view of a suspended brick slab.

4. Set the view back to plan view for the current viewport.
5. Place the view anywhere in the workspace.
