Надпись сегментов схематичных изображений

Функция Соединительный стержень, муфта, резьба

В основном простановка размеров схематичных изображений производится в соответствии с тем, как встроен стержень муфты при бетонировании первого участка. Это необходимо учитывать в особенности в случае стержней муфт с позиционными муфтами, при которых часть, ввинчиваемая позднее, определется всесте с муфтой.

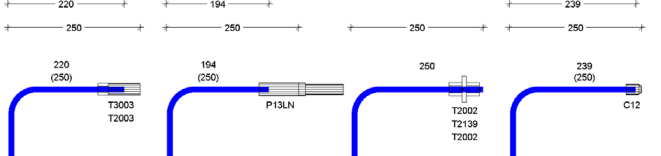

У стержней муфт длина сегмента стержня с муфтой всегда надписывается в скобках, как и длина сегмента без муфты. Второе значение соответствует размеру, который должен быть увеличен.

При дополнительных стержнях в основном надписывается только длина сегмента стержня, так как к этому моменту нет деталей, которые выступают за дополнительный стержень. Надписанное значение соответствует размеру, который должен быть увеличен.
