Панель Создать линию разреза

Сначала задайте, хотите ли Вы использовать действительный везде

Стиль Allplan или

Стиль стандарта США.

При выборе Стиля стандарта США введите Номер чертежа, на котором находится разрез, как свободный текст. Номер чертежа выводится внутри символа направления. Чтобы удалить текст для номера чертежа, щелкните в конце поля ввода по

.
В области Линия разреза у Чертежа автоматически настраивается непрерывная линия разреза. В области Символ направления Вы можете задать, на какой стороне создается символ направления. Тип и размер символа направления настраиваются автоматически.

Обозначение разреза как вспомогательные линии

При этом можно создать линию разреза без обозначения разреза.

Здесь Вы определяете Параметры текста обозначения разреза, щелкнув по кнопке Настроить . Обозначение разреза помещается в углу линии разреза.

У функции Чертеж Вы задаете, отображается ли линия разреза прерывистой (по умолчанию) или непрерывной.

Если активирована опция прерывистая, то Вы можете задать Длину отрезкаов линии.

Здесь Вы задаете Свойства формата для линии разреза и символов направления. Настроенный Слой также используется для тела разреза.

У функции Поместить символ направления Вы задаете, отображается ли линия разреза с символом направления.

Если эта опция активирована, то Вы можете у пункта Символ направления выбрать символ направления и у пункта Размер в мм/дюйм у Стиля Allplan ввести размер символа направления (при вводе 0 высота устанавливается автоматически) или при Стиле стандарта США ввести диаметр круга.

Символ направления при стиле Allplan

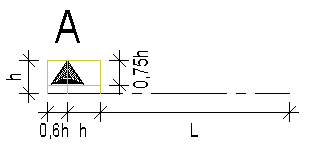

Символ направления создается внутри окна мин-макс, высота которого соответствует предопределенному размеру и ширина которого в 1,6 раз больше его высоты. При вводе 0 для размера в качестве высоты окна мин-макс используется высота текста надписи.

Высота собственно символа составляет три четверти высоты окна мин-макс. Расстояние между вершиной символа и внутренним краем окна мин-макс равно высоте.

Д = Длина отрезков линии

Указание: Длина отрезков линии начинается в соединении окна мин-макс с символом направления.

Символ направления при Стиле стандарта США

Размер в мм/дюйм используется для диаметра окружности, в которой выводится обозначение разреза и номер чертежа. Размер треугольника разреза получается отсюда автоматически. Размер противолежащего символа прямоугольника фиксированный и зависит только от настроенного контрольного масштаба. Символы создаются с абсолютным расстоянием 6 мм от тела разреза. Длина отрезов линий начинается только от тела разреза.

При выборе стиля Стандарта США Вы здесь задаете, создается ли символ направления в направлении взгляда на

левой стороне, на

обеих сторонах, или на

правой стороне тела разреза.

Панель Создать линию разреза - Линия разреза
