Панель "Опции рендера"

Здесь Вы задаете рендерер. Можно выбрать между Стандарт, Физически и Redshift .

Физический рендерер вычисляет некоторые сцены лучше и/или быстрее, чем стандартный рендерер. Встречающиеся проблемы инструмента Стандарт , как, например, муар на текстурах из кафельных плиток, у настройки Физически отсутствуют. Redshift высокопроизводительный рендерер от Maxon, который, как правило, дает самые быстрые и лучшие результаты. Кроме того, для Redshift доступны расширенные настройки камеры (стерео-сферические и "рыбий глаз").

Совет: Результаты могут в зависимости от модели и сценария оказаться различными. Поэтому проводите Пробную визуализацию с упрощенными настройками, чтобы найти подходящий рендерер.

Метод визуализации, которым рассчитывается изображение.

Вы можете выбрать между методами GI {...} (Глобальная иллюминация) и Без GI (без Глобальной иллюминации).

Визуализация без метода Глобальной иллюминации обеспечивает существенное сокращение времени расчета и поэтому особенно подходит для быстрой пробной визуализации. Блики и резкие контуры теней хорошо распознаются. Свет, цвета, переходы цветов и теней оценить нельзя.

Для визуализации с методом Глобальной иллюминации GI {...} можно определить первичные и вторичные методы. При визуализации Стандарт и Физически это:

GI {IR + IR}
Как для первичного, так и для вторичного метода используется настройка Irradiance Cache.
Эта настройка особенно пригодна для видов интерьера с использованием преимущественно искусственного освещения.
GI {IR + QMC}
Для первичного метода используется Irradiance Cache, а для вторичного метода Quasi Monte Carlo. Расчет при этом может продолжаться несколько дольше.
Эта настройка особенно пригодна для наружных видов с использованием преимущественно естественного освещения, однако также учитывается дополнительное искусственное освещение.

Совет: Так как в методе GI {IR + QMC} тени рассчитываются более точно, в отдельных случаях может быть выгодным визуализировать этим методом и виды интерьера; но при этом следует учитывать большее время расчета.
При этом возникающие отдельные искажения изображений можно при необходимости компенсировать более высоким качеством (ср. в разделе Качество опцию Настройка по умолчанию) в сочетании с оптимизацией для видов интерьера (ср. опцию Оптимизировать для).
GI {IR + Licht-Maps}
Для первичного метода используется Irradiance Cache, а для вторичного метода Карты освещения.
Этот метод визуализации особенно пригоден для сцен, в которых в узком пространстве вблизи стен или подобных объектов и параллельно им установлено много источников света. Такое стечение обстоятельств может при других методах визуализации приводить к нежелательным световым эффектам, как, например, к нерегулярно распределенным светящимся точкам.

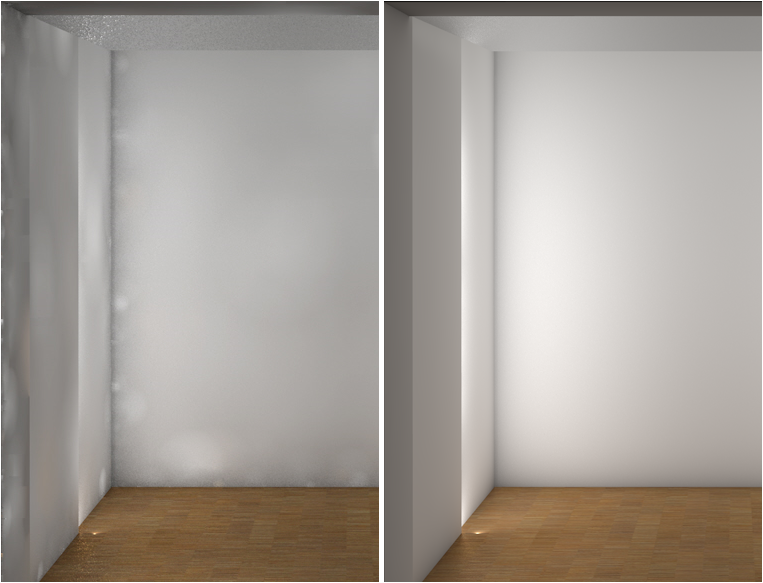

Примеры результата визуализации с и без Карт освещения:

Указание: Визуализации, созданные с помощью этого метода рендеринга, как правило, получаются несколько светлее, чем при других методах.
Результат визуализации без Карт освещения (слева) и со средним Качеством Карт освещения (справа).
GI {IR Legacy}, GI {IR Legacy+ QMC}
Эти настройки соответствуют режимам рендера GI {IR + IR}. и GI {IR + QMC}. Здесь, однако, используется Irradiance Cache версий Allplan 2017 и более ранних.
Используйте эти режимы рендеринга, если Вы далее обрабатываете проекты из прежних версий, с тем, чтобы новые результаты визуализации согласовались с существующими.

GI {BF + IPC}
Для первичного метода используется Brute Force , а для вторичного метода - Irradiance Point Cloud.
Этот метод рендеринга особенно подходит для сцен, которые содержат несколько источников света или в которых преобладают сложные условия освещения.
GI {BF + BF}
Как для первичного, так и для вторичного метода используется настройка Brute Force .
GI Brute Force является самым простым и точным рендерером. Результаты расчетов не интерполируются. Расчет при этом может продолжаться несколько дольше.

Только если в пункте Рендерер выбрана настройка Стандарт или Физически .

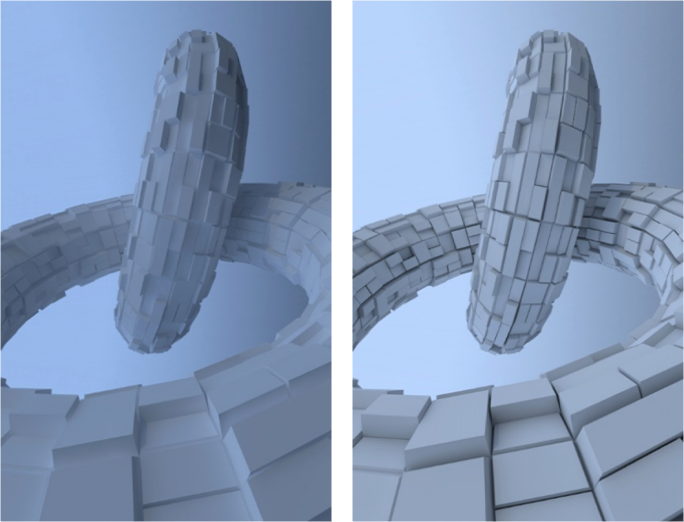

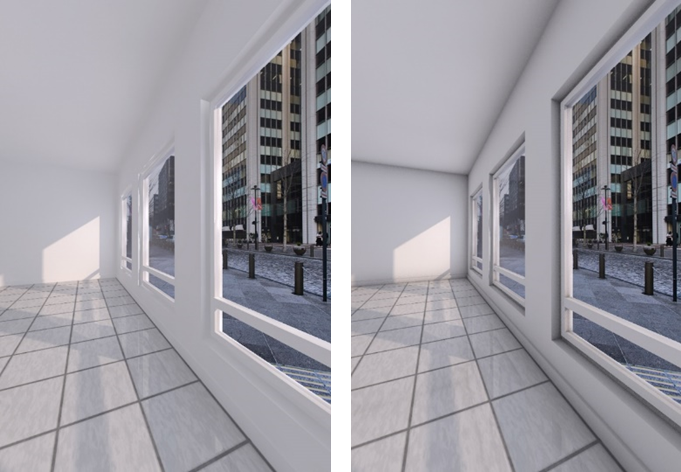

Метод "Ambient Occlusion" - это вводимая в добавление к методу рендеринга "Глобальная иллюминация" техника расчета теней, при которой достигается близкое к реальности затенение сцен при относительно коротком времени расчета. Другим преимуществом этого метода является улучшение влияния деталей, при котором дополнительно оттеняются края и углы.

Метод Ambient Occlusion используется, например, чтобы моделировать условия освещения при затянутом облаками небе без прямого солнечного освещения; метод в равной мере пригоден как для перспектив внутри помещения, так и наружных перспектив.

Только если в пункте Рендерер выбрана настройка Стандарт или Физически .

В панели Параметры Вы можете установить, какие оптические эффекты и элементы поверхностей должны быть включены в расчет.

Только когда через

Окружение определена виртуальная плоскость основания.

Управление отображением виртуальной плоскостм основания в рассчитанном изображении.

При активной опции виртуальная плоскость основания при визуализации учитывается, при деактивированной опции не учитывается.

Только если в пункте Рендерер выбрана настройка Стандарт или Физически .

Оптимизирует расчет в зависимости от настройки для наружных видов (преимущественно естественный свет) или видов интерьера (преимущественно искусственный свет, тяжелые условия освещения с непрямым освещением поверхностей).

Выбранная здесь настройка непосредственно влияет через настройку опции Качество тестового прогона в разделе Irradiance cache (ср. Панель Дополнительные настройки ).

Только если в пункте Рендерер выбрана настройка Стандарт или Физически .

Через значение Гамма "Глобальной иллюминации" можно управлять яркостью всей сцены в результате визуализации.

Кажущиеся темными результаты визуализации, например, из-за низких значений Глубины луча (сравн. панель Дополнительные настройки ), при этом становятся глобально более светлыми, а чересчур освещенные результаты визуализации становятся более темными.

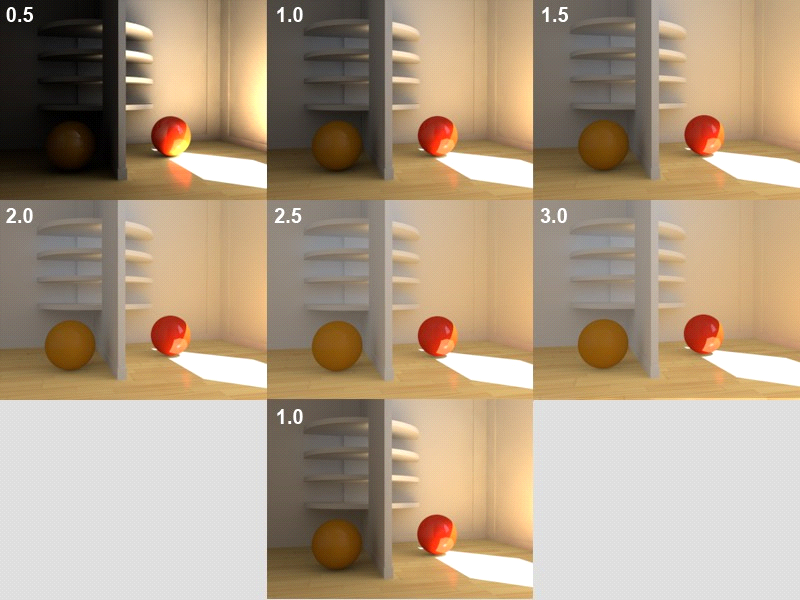

Рисунки 1-6 показывают различия в результатах визуализации при различных значениях Глобальной яркости (= значения Гамма) при постоянной Глубине луча = 3.

Для сравнения в самой нижней строке приведен результат визуализации для Глобальной яркости = 1 и Глубине луча = 8.

Выбор одного из заданных по умолчанию уровней качества для визуализованного результирующего растрового изображения (чем выше выбранный уровень качества, тем дольше длится расчет).

В разделе Дополнительные настройки пользователь может изменить настройки, заданные для отдельных уровней качества.

Определение дополнительных настроек визуализации через панель Дополнительные настройки , с помощью которых Вы можете управлять индивидуально качеством результирующего растрового изображения.

Только если в пункте Рендерер выбрана настройка Стандарт или Физически .

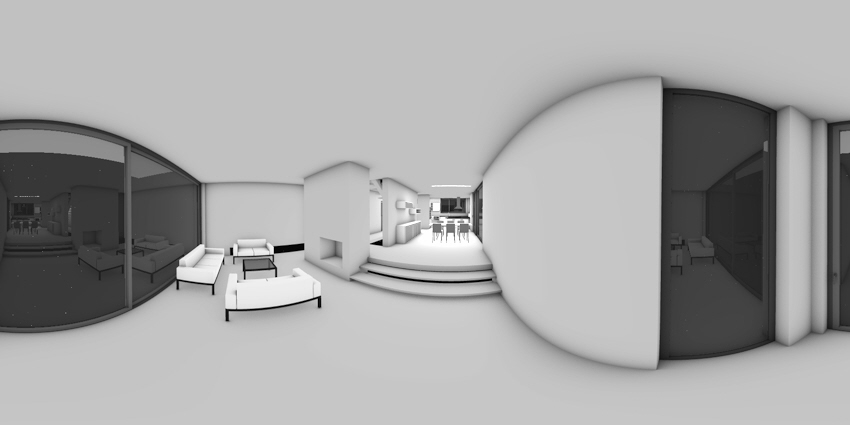

Эта возможность предусмотрена для визуализации сферических панорамных изображений (шаровые панорамы), из которых вновь можно создать с помощью соответствующих инструментов 360°-виды (см. "Создать 360°-виды").

Для отображения перспективы используется прямоугольная проекция.

Важно!
Чтобы корректно отобразить сферические панорамные изображения в шаровых панорамах, следует выбрать для Разрешения изображения соотношение 2:1 (например, 4.000 x 2.000 пикселей), для Режима настроить опцию Градус широты-Градус долготы и результат сохранить в формате JPG или TIF.

Только если в пункте Рендерер выбрана настройка Стандарт или Физически и активирована опция Сферически .

Только если в пункте Рендерер выбрана настройка Redshift .

Выбор линзы для дополнительных оптических эффектов:

В пункте Экспозиция время освещения также может варьироваться от -2 до 2.
