Варианты деления

Выберите вариант деления в диалоговой панели инструментов Деления.

Для стены, разбиваемой на элементы, в зависимости от заданной лицевой стороны в направлении стены или против направления стены создаются по возможности максимально длинные элементы стены. Начальное значение длины элементов определяется значениями параметров деления, заданных по умолчанию в поле Макс. длина или Макс. длина с вращ.. При необходимости программа пошагово уменьшает начальное значение, чтобы критерии деления (макс. вес, критерии для проемов, ...) не были превышены.

Указание: Если вследствие задания по умолчанию, что деление в проемах не допустимо (опция Деление деактивирована), не найдено решения, то автоматически следует расчет делений с заданием Деление в проемах допустимо.

Примеры деления стен на основе принципа максимальной длины элемента

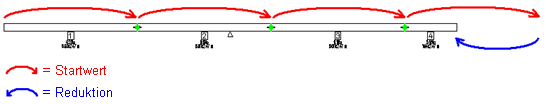

Пример 1

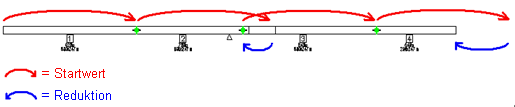

Пример 2

Расчет делений следует по тому же методу, как при варианте деления Части на макс. длину элемента, с одним отличием, что в качестве начального значения используется так называемая "одинаковая длина элементов".
Эта "равномерная длина элементов" является только начальным значением для расчета длин элементов. Действительная длина элементов может быть меньше в зависимомти от критериев деления (макс. вес, критерии для проемов, ...) по фрагментам или целиком.

Стартовое значение для деления стен на основе принципа равномерной длины элементов

Под "равномерной длиной элементов" понимается такая длина элементов, которая делит стену, разбиваемую на элементы, на элементы равной длины.

Упрощенный пример (швы не учитываются):

Длина стены = 10 м, максимальная длина элемента = 3 м

Это дает следующий результат: 10 м / 3 м = 3.33 элемента. Результат округляется до целой величины; то есть 4 элемента.
Это дает: 10 м / 4 элемента = 2.5 м / элемент.

Это значит, что "равномерная длина элементов" в этом примере составляет 2,5 м.

Ввод с помощью клавиатуры, показывается остаточная длина в последовательности делений. Эта опция применяется только в случае выбора одной стены.

Деление производится, начиная с другой стороны. Поскольку учитываются проемы и точки, заданные для деления на элементы, то зеркальная копия может отличаться.

Если Вы перед разбиением на элементы с помощью функции

Положение крана установили один или несколько кранов и определили их положения, то при активировании кнопки

учитываются параметры крана при расчете отдельных плит.

Посредством щелчка

Поместить фикс.точку задаются точки, влияющие на результаты автоматического деления.

Щелкните по этой кнопке, чтобы поместить фиксированную точку деления для разбиения на элементы. Точка сохраняется в области размещения. Даже если в дальнейшем стена изменяется, то эта точка сохраняется как критерий разделения. Причем не имеет значения, как редактировалась стена, вручную или автоматически. Для стены можно задать несколько точек деления. Пожалуйста, имейте в виду, что функция Поместить фиксированную точку остается активной после ввода первой точки, поэтому, можно разместить друг за другом несколько фиксированных точек. После отмены функции разбиение на элементы производится заново.

Щелкните эту кнопку для сохранения текущего разбиения, даже если далее выполняется изменение параметров. На всех швах деления автоматически помещаются фиксированные точки, которые можно снова удалить с помощью функции Удалить фиксированную точку .
Пожалуйста, имейте в виду, что добавленные позже швы в проемах сохраняются, даже если деление в проемах не разрешается (опция Деление выключена).

При нажатии на эту кнопку можно удалить фиксированную точку деления (см. выше). Пожалуйста, имейте при этом в виду, что функция Удалить фиксированную точку после первой записи остается активной и тем самым можно удалить несколько фиксированных точек друг за другом. После отмены функции разбиение на элементы производится заново.

Используется для задания ширины шва между панелями (значение в мм).

Пользователь может изменить начальное значение максимального веса сборного элемента. Пользователь может задать его в диалоговом окне

Свойства.

В поле отображается номер позиции для следующего элемента стены. Всегда начинается с номера 1. Здесь можно влиять на назначение номеров позиций, например начать с 101.
Максимально возможный номер позиции 99999999.
