Панель "Тип вида" (для метода рендеринга "RT_рендер")

Список Тип вида / Панель Тип вида

Метод рендеринга RT_рендер запускает расчет визуализации текущей настроенной перспективы. Чем дольше сцена/модель не меняется, тем точнее глубина расчета и тем самым результат. Если сцена или модель изменились, расчет начинается заново. Чтобы при неизменной перспективе избежать бесконечного времени расчета, Вы можете ограничить длительность расчета с помощью различных критериев остановки.

Этот метод рендеринга лежит в основе заданного по умолчанию типа вида RT-рендер.

Указание: Выбранные здесь настройки действуют исключительно для отображения на экране или в соединении с созданным визуализацией с помощью функции Сохранить содержимое окна как растровое изображение Растровым изображением. Если же Вы создаете Растровое изображение с помощью функции Построить отдельное изображение, то действуют установленные там настройки.

Параметры

Имя

Здесь Вы можете изменить обозначение типа вида.

Метод рендеринга

RT_рендер (при заданном по умолчанию типе вида RT-рендер не может быть изменен)

Разрешение изображения

Пользовательский

Если эта опция не активирована, то визуализация автоматически создается в разрешении, которое получается из текущего размера графического окна.

Активируйте эту опцию, если Вы хотите создать визуализацию в другом разрешении, чем то, которое получилось бы на основе размера графического окна. Нужное разрешение Вы задаете в разделе По умолчанию или Разрешение.

Указание: При активной опции результат визуализации вначале отображается масштабированным к ширине текущего графического окна. Только если Вы его сохраняете с помощью функции Сохранить содержимое окна как растровое изображение, то Растровое изображение создается в заданном Вами разрешении.

Настройка по умолчанию

Только если опция Пользовательский активна.

Выбор одного из предлагаемых по умолчанию разрешений для визуализированного результирующего изображения.

Разрешение

Только если опция Пользовательский активна.

Щелкните по кнопке, чтобы через панель Размер экрана получить другое разрешение, чем разрешение для визуализации, предварительно заданное По умолчанию. Выбранное разрешение затем показывается на кнопке.

Если опция Пользовательский не активирована, то кнопка также деактивирована. На кнопке в этом случае показывается разрешение, которое получается на основе текущего размера графического окна для визуализации.

Общие настройки

Мощность центрального процессора

Здесь Вы задаете максимальную процентную загрузку центрального процессора Вашего компьютера, которая должна использоваться для RT-рендеринга.

Чем выше настроенное здесь процентное значение, тем быстрее будет рассчитываться визуализация в реальном времени. Другие приложения (прежде всего вычислительно интенсивные) из-за этого могут при определенных обстоятельствах существенно замедляться.

Если Вам необходимо больше мощности процессора для других приложений, то Вам следует уменьшить загрузку центрального процессора для RT-рендеринга.

Ход визуализации

При активной опции непосредственно в графическом окне показывается информация о ходе расчета визуализации в реальном времени; содержащая общую длительность выполненного на текущий момент расчета, а также длительность расчета ближайшей итерации и тем самым интервал времени до следующего обновления изображения.

Критерий остановки

Чтобы ограничить временной промежуток для расчета RT-рендеринга, Вы можете по желанию ввести критерий остановки.

• Выкл
  Критерий остановки не вводится; расчет RT-рендеринга продолжается бесконечно (или до момента изменения перспективы).
• Шаги
  В качестве критерия остановки вводится число шагов итераций, которое Вы вводите в пункте Количество шагов.
• Время
  В качестве критерия остановки вводится время расчета RT-рендеринга, которое Вы вводите в пункте Общее время.
• Качество
  В качестве критерия остановки вводится уровень качества результата RT-рендеринга, который Вы вводите в пункте Качество.

Количество шагов / Общее время / Качество

Только если в пункте Критерий остановки предварительно задан критерий для окончания расчета рендеринга.

Введите здесь соответствующее значение.

• Количество шагов
  Можно вводить значение от 5 до 10 000 шагов итераций.
• Общее время
  Можно вводить значение от 5 сек до 23ч 59мин 59сек.
• Качество
  Настройте здесь один из уровней качества Низкое, Среднее, Высокое, Очень высокое.

Виртуальная плоскость основания

Если Вы с помощью Окружения определили виртуальную плоскость основания, то Вы можете здесь выбрать, остается ли она в визуализации ограниченной первоначальной протяженностью, или должна расширяться до бесконечности.

Белая модель:

Отображение в стиле белой бумажной или картонной модели.

При такой технике отображения все имеющиеся цветные поверхности и текстуры автоматически скрываются, и сцена отображается исключительно в светло-темных оттенках с низким контрастом.

Пример результата визуализации без использования и с использованием опции Белая модель:

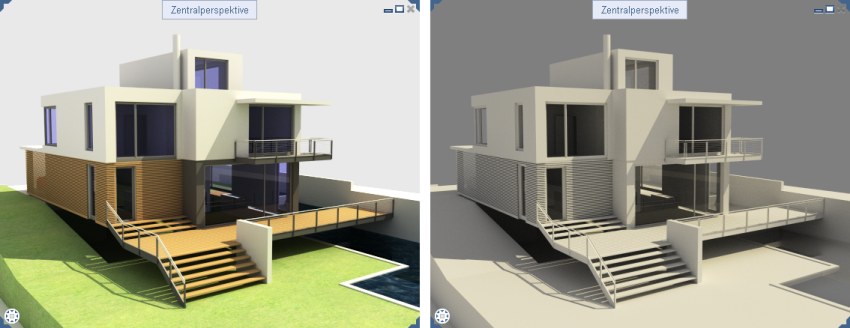

Результат визуализации без использования опции Белая модель (слева) и с использованием (справа):

Тип проекции

Выбор типа проекции, который должен использоваться для перспективного отображения рендеринга:

• Стандарт
  Для отображения используется регулярная центральная перспектива.

  Предпосылкой является то, что настроена центральная проекция (на панели Произвольная проекция активирована опция Перспектива). В другом случае эта настройка не действует.
• 2-точечная перспектива
  Для отображения используется двухточечная перспектива (проекция по диагонали).

  Предпосылкой является то, что настроена центральная проекция (на панели Произвольная проекция активирована опция Перспектива). В другом случае эта настройка не действует.
• Сферическая
  Для отображения используется прямоугольная проекция.

  Эта возможность предусмотрена для визуализации сферических панорамных изображений, из которых вновь можно создать с помощью соответствующих инструментов шаровые панорамы (см. "Создать 360°-виды").

  Важно!
  Чтобы корректно отобразить сферические панорамные изображения в шаровых панорамах, следует выбрать для Разрешения изображения соотношение 2:1 (например, 4.000 x 2.000 пикселей), и результат сохранить в формате JPG или TIF.

Пример для отображения в различных типах проекций:

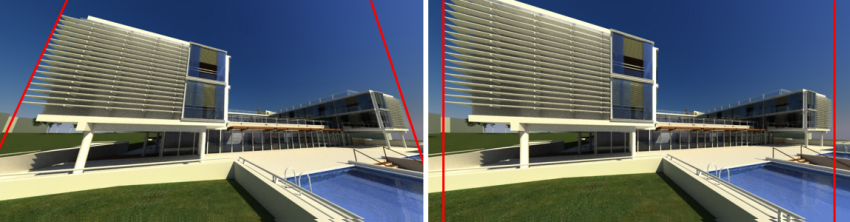

Результат визуализации перспективы в центральной перспективе (слева) и 2-точечной перспективе (справа).

Ambient Occlusion

Здесь Вы задаете, что в типе вида, который использует метод рендеринга RT_рендер, с помощью Ambient Occlusion достигается близкое к реальности отображение теней сцены при небольших затратах времени.

• Интенсивность
  Здесь Вы задаете интенсивность метода Ambient Occlusion.
• Длина луча
  Посредством максимальной длины луча Вы влияете на взаимодействие между соседними объектами. Чтобы достичь нужного эффекта, длина луча должна быть больше, чем расстояние между объектами.

Дополнительную информацию по Ambient Occlusion Вы найдете в панели Визуализация - панель Расширенные настройки - Параметры AO.

DOF

Если опция активирована, то учитывается настройка Глубины резкости (DOF = Depth of Field). Ее можно настроить через Произвольную проекцию (Панель инструментов окна).

Настройки постпроцесса

Метод автоэкспозиции

Здесь Вы задаете, корректируется ли, или как корректируется освещение отображения:

• Выкл
  Для визуализации не используется метод автоэкспозиции; но освещение/яркость Вы можете регулировать по запросу через Освещение в Панели инструментов окна.
• Среднее и Медиана (Среднее значение):
  При нормальных условиях освещения Вы достигаете с обеими настройками сравнимые результаты визуализации.

  Но если господствуют экстремальные световые условия, то Медиана лучше пригодна для сцен с сильным освещением заднего плана, как, например, перспективы интерьера при дневном освещении со взглядом в сторону окна. Среднее наоборот, лучше подходит для сильно переосвещенных сцен или частичных областей, при которых переосвещение должно быть нейтрализовано, как, например, ночные сцены с уличным освещением.

  Медиана таким образом лучше корректирует освещение темных областей, в то время как Среднее реагирует на слишком светлые области.

Примеры результата визуализации при различных настройках Метода автоэкспозиции:

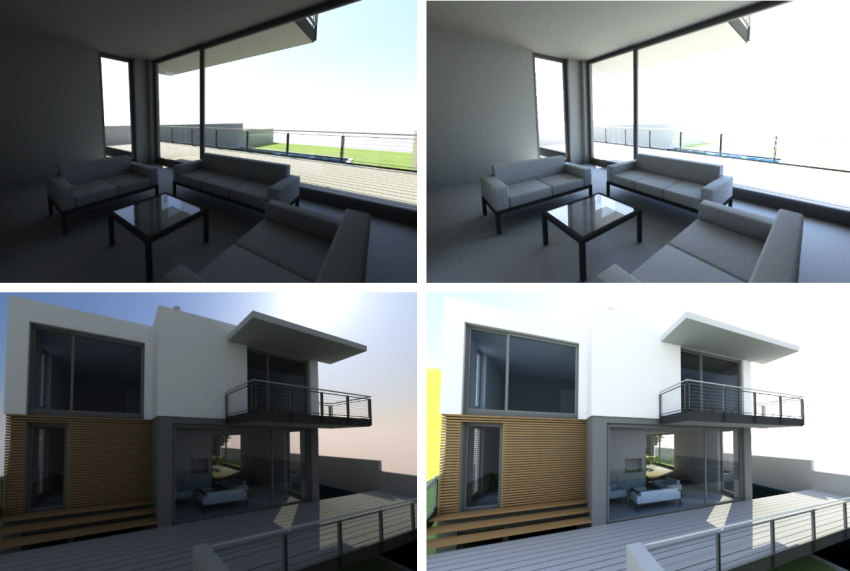

Сравнение результатов визуализации при настройке Метода автоэкспозиции Медиана (слева) и Среднее (справа) для внутренней области (сверху) и внешней области (снизу).

Tone mapping

Последующая дополнительная юстировка переосвещенных областей визуализации посредством снижения объема динамики (Динамическая компрессия).

В особенности при больших различиях освещенности внутри одной сцены, например, при прямо освещенных светлых поверхностях в комбинации с затененными областями посредством повышения динамической компрессии достичь естественного цветового впечатления.

Чем выше выбрано значение, тем сильнее динамическая компрессия.

Примеры результата визуализации при различной силе Tone mapping:

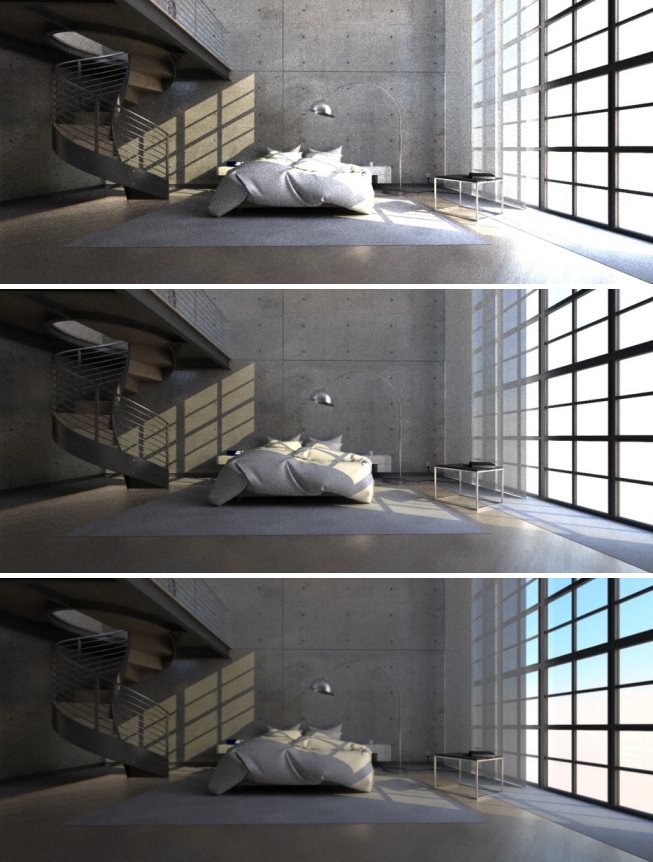

Результат визуализации перспективы внутреннего помещения с различной интенсивностью динамической компрессии: Настройка опции Tone Mapping на 0 (вверху), 30 (середина) и 60 (внизу).

Корректировка белого

Последующая настройка температуры цветов визуализации при ситуации освещения визуализируемой сцены или ее нужное влияние.

Возможны значения между 1 000 и 10 000 градусов Кельвина. Чем ниже значение, тем теплее влияет сцена. Чем больше значение, тем холоднее влияние.

Пример результата визуализации при различных температурах цветов:

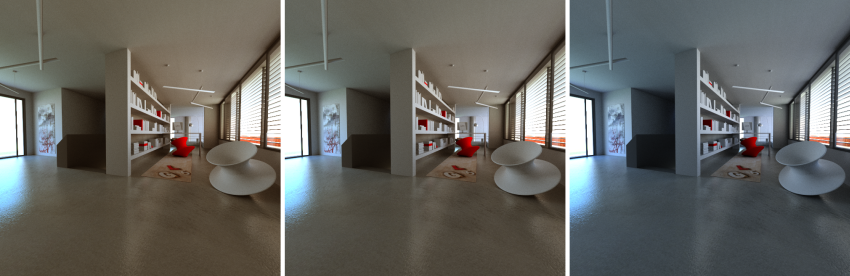

Результат визуализации перспективы внутреннего помещения с различной температурой цветов: Настройки опции Корректировка белого на 3.200 K (слева), 5.500 K (середина) и 7.500 K (справа).

Снижение шума - Фильтр

Здесь Вы выбираете метод расчета для снижения шума изображения через фильтр шума:

• Выкл
  Выключено снижение шума
• RT Denoiser
  Используемый здесь метод поддерживает все графические карты и снижает долю шума без подложенных в качестве фона растровых изображений (также в формате HDR, например, небо) или текстурированных поверхностей.
• Intel Open Image Denoise
  Метод снижения шума для всех 64-бит CPU Intel.
• NVIDIA OptiX
  Доступно только если установлена графическая карта NVIDIA®.
  Улучшенный фильтр шума, который использует возможности NVIDIA® GPU. Это обеспечивает существенно более короткое время расчетов при одновременно оптимизированном отображении

Совет: Доля шума может также быть изменена через опцию Tone mapping посредством изменения динамического объема. Для перспектив внутренних помещений для подавления шума также может быть полезна специальная настройка освещения (см. панель Новая или Правка света -> опция Свет неба).

Пример для результата рендеринга с RT Denoiserсо снижением шума разной интенсивности:

Результат визуализации с RT Denoiser при различных настройках для Интенсивности снижения шума (соответственно при одинаковых временах счета и количестве итераций): Снижение шума Выкл (вверху слева), настройка Интенсивность - Средняя (вверху справа), Сильная (внизу слева), Очень сильная (внизу справа).

Пример для результата рендеринга перспективы внутреннего помещения с NVIDIA OptiX:

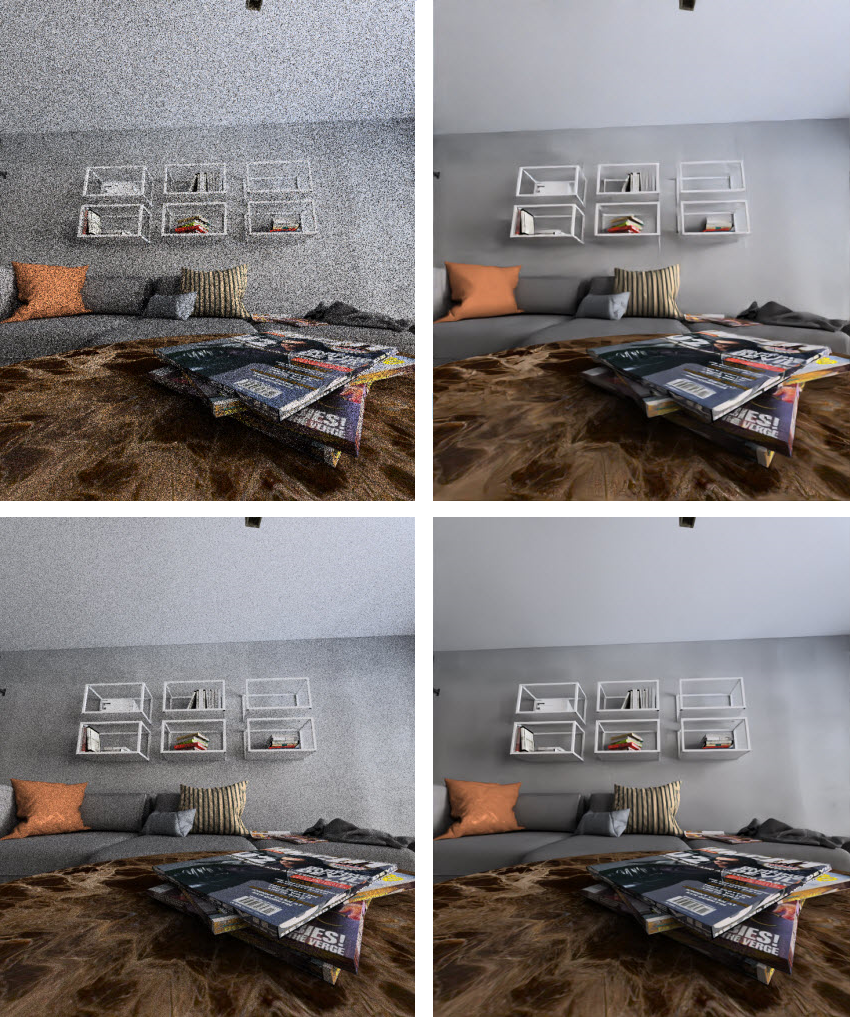

Сравнение результатов рендеринга перспективы внутреннего помещения без (слева) и с NVIDIAOptiX (справа) после соответственно 5 (вверху) и 50 (внизу) шагов итерации или 10 сек (вверху) и 2 мин (внизу) времени счета.

Пример для результата рендеринга внешнего вида с NVIDIA OptiX:

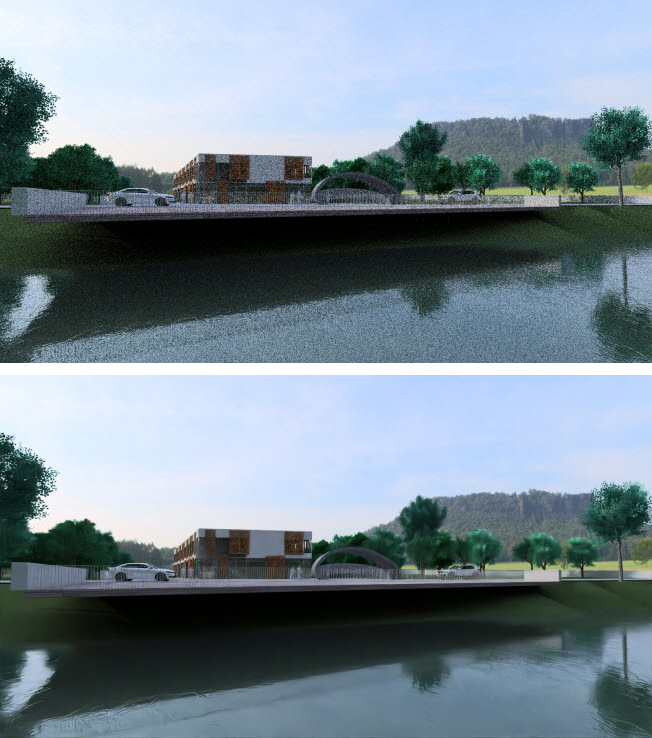

Сравнение результатов рендеринга наружного вида без (сверху) и с NVIDIAOptiX (снизу) соответственно после 5 шагов итераций или 10 сек времени счета.

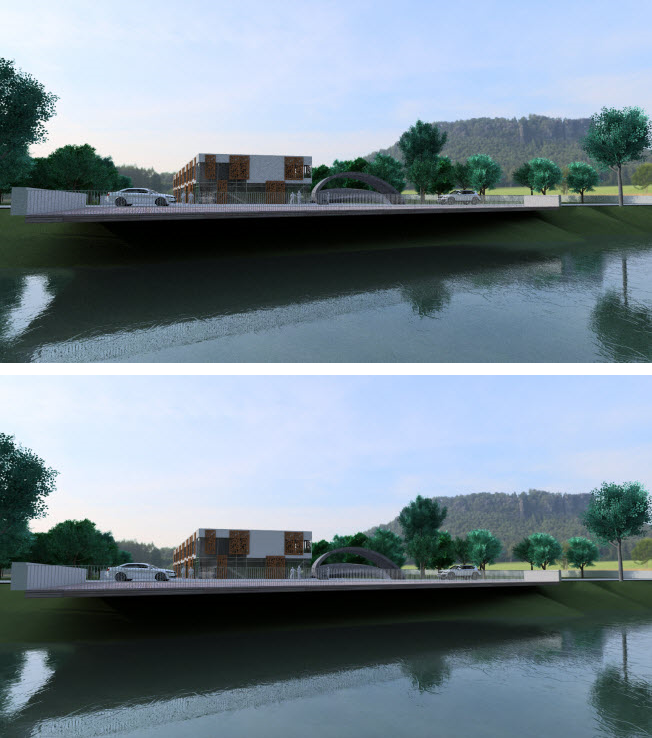

Сравнение результатов рендеринга наружного вида без (сверху) и с NVIDIAOptiX (снизу) соответственно после 50 шагов итераций или 2 мин времени счета.

Интенсивность

Только если у фильтра снижения шума настроена опция RT Denoiser или NVIDIA OptiX.

Здесь Вы задаете интенсивность подавления шума.

Выглаживание

Только если у фильтра снижения шума настроена опция RT Denoiser.

Здесь Вы задаете, насколько сильно выглажены края.

Bloom / Сила

При включенном параметре Bloom возникает дополнительный ореол вокруг таких источников света, как, например, солнце или точечные источники света. Таким образом, предпосылкой является то, что через Окружение (Вызов) как фон выбирается физическое небо или через Настроить свет проекта (Вызов) устанавливаются один или несколько искусственных источников света.

Вызовите функцию Настроить свет проекта одним из следующих способов

• Строка действий Роль Черчение Задача Визуализация Область задач Поверхности, Свет

• Панель меню: Изменение Визуализация Анимация

• Панель: Функции область Изменение в модуле:

Анимация

• Контекстное меню Режим движения активен Правая кнопка мыши

Вызовите функцию Окружение одним из следующих способов

• Строка действий Роль Черчение Задача Визуализация Область задач Поверхности, Свет

• Панель меню: Изменение Визуализация Анимация

• Панель: Функции область Изменение в модуле:

Анимация

• Контекстное меню Режим движения активен Правая кнопка мыши

Эффект линзы / Сила

При включенном эффекте линзы в изображение добавляются кругообразные отражения света (сравнимые с отражением источника света в линзе фотокамеры).
