Панель "Тип вида" (для метода рендеринга "Sketch")

Список Тип вида / Панель Тип вида

Метод рендеринга Sketch отображает модель в стиле ручного эскиза. Отображаются только 3D-элементы.

Этот метод рендеринга лежит в основе заданного по умолчанию типа вида Sketch.

Указание: Метод рендеринга Sketch предлагается только в том случае, если в меню Параметры Настройка рабочего стола - Показ активна опция Применить аппаратное ускорение для графических окон. Это, соответственно, действует для всех типов видов, которые используют метод рендеринга Sketch.

Параметры

Имя

Здесь Вы можете изменить обозначение типа вида.

Метод рендеринга

Sketch (при заданном по умолчанию типе вида Sketch не может быть изменен)

Общие настройки

Тип линии

Здесь Вы задаете, каким пepoм чертится край, например,.карандаш 1-3, от руки, шариковая ручка, фломастер, толстый фломастер.

Толщина

Толщина линии пера для краев.

Выступ краев

Выступ краев над точками пересечения линий

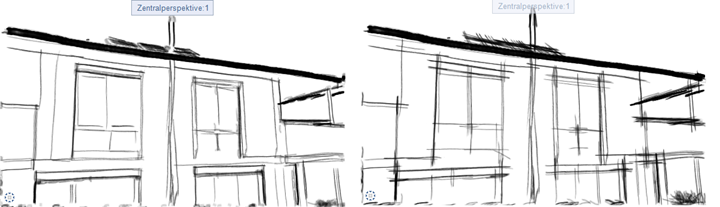

Примеры результата визуализации при различных настройках для Выступа краев:

Степень детализации

Видимость краев/линий в зависимости от их длины в пикселах.

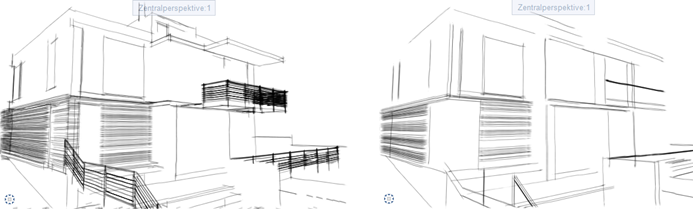

Примеры результата визуализации при различных настройках для Степени детализации:

Исключить стык граней

Отображение стыков граней в зависимости от угла соседних сегментов граней (сравнимо с методом рендеринга Расчет скрытых линий ).

Угол / чувствительность

Только если опция Исключить стык граней активна.

Угол и размер соседних сегментов граней, до которых эти сегменты сливаются (линия стыка исключается).

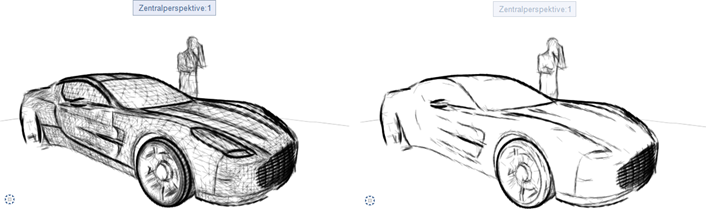

Примеры результата визуализации при различных настройках для Угла:

Поверхность

Здесь можно указать, требуется ли отображать поверхности.

Свет

Выберите здесь, должно ли положение солнца, определенное через Окружение (Вызов), привлекаться для ситуации освещения.

Вызовите функцию Окружение одним из следующих способов

• Строка действий Роль Черчение Задача Визуализация Область задач Поверхности, Свет

• Панель меню: Изменение Визуализация Анимация

• Панель: Функции область Изменение в модуле:

Анимация

• Контекстное меню Режим движения активен Правая кнопка мыши

Тени

Только если опция Свет  активна.

Задайте, должно ли положение солнца, определенное через Окружение (Вызов), отображать результирующие отбрасываемые тени.

Пост-процесс

Пост-процесс

С помощью опций в Пост-процессе отображение типа вида далее изменяется (большинство опций лучше всего пригодны для типов вида, которые используют метод визуализации В оттенках):

• Никто
  Тип вида не изменяется.
• Оттенки серого
  Цвета отображаются как оттенки серого.
• Распознавание краев по Лапласу:
  Распознавание краев поверхностей с фильтром Лапласа
• Сглаживание
  Края сглаживаются (эффект мягкорисующего объектива).
• Инверсия
  Цвета инвертируются (негативное отображение).
• Сепия
  Цвета отображаются в желтовато-коричневых тонах.
• Распознавание краев ROB
  Распознавание краев поверхностей с фильтром ROB
• Эскиз
  Цвета определены плоскими с определенными краями, без градиента цвета.
