Можно использовать эту опцию для того, чтобы задать высоту вверху фундамента, позаимствовав нижний край у существующего элемента (например, стены над ленточным фундаментом).

Действуйте следующим образом:

• Щелкните .
  Диалоговое окно Свойства закроется.
• Щелкните по элементу, нижний край которого требуется заимствовать.

Вид работ, назначенный здесь, используется далее системой для генерирования списков, спецификаций, и анализа данных строительства.

Чтобы назначить вид работ, щелкните по соответствующей записи.

Приоритет влияет на пересечение элементов различных Групп элементов внутри файла модели. Например, стена с рейтингом приоритета 200, будет проходить через стену с уровнем приоритета 100, так как ее уровень выше.

Если, например, начертить горизонтальную стену, затем вертикальную, то из горизонтальной стены (при более низком приоритете) будет ‘вырезан’ кусок, при этом образуется отверстие.
Внутри файла модели такое пересечение происходит также при элементах различных групп.

Вы можете изменить Приоритет также впоследствии в панели Свойства: Это имеет то преимущество, что разрезание элемента со всеми разрезанными элементами сразу пересчитывается заново, без необходимости выполнения 3D обновления.

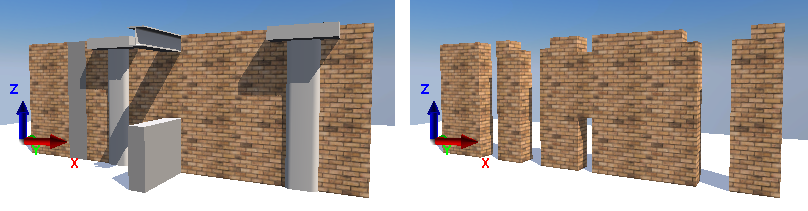

(1) Отверстие "вырезается" из этой стены

Разрезание различных элементов в файле модели через приоритет

Группы элементов, обзор

Режим вычислений используется для анализа различных спецификаций.

Вы можете анализировать различные толщины стен либо по объемам, либо по площади.

Чтобы назначить режим вычислений, щелкните по соответствующей записи.

Чтобы назначить штриховку, щелкните по области рядом с Штриховка и выберите нужный тип.
Если к штриховке необходимо применить фон, щелкните по области рядом с Заливка и выберите цвет.

Для отключения штриховки, снимите флажок Штриховка.

Чтобы назначить узор, щелкните по области рядом с Узор и выберите желаемый тип.
Если к узору необходимо применить фон, щелкните по области рядом с Заливка и выберите цвет.

Для отключения узора, снимите флажок рядом с Узор.

Чтобы назначить заливку, щелкните по области рядом с Заливка и выберите цвет.
Дополнительно к Заливке можно также выбрать Штриховку или Узор; заливка служит тогда цветом фона.

Для отключения заливки, снимите флажок Заливка.

Чтобы назначить растровую поверхность, щелкните по окну рядом с Растровая поверхность и выберите файл.

Для отключения растровой поверхности, снимите флажок Растровая поверхность.

Чтобы выбрать Стилевую поверхность, щелкните по окну рядом с Стилевая поверхность и выберите стиль.

Стилевые поверхности должны быть уже определены.

Для отключения стилевой поверхности, снимите флажок Стилевая поверхность.
